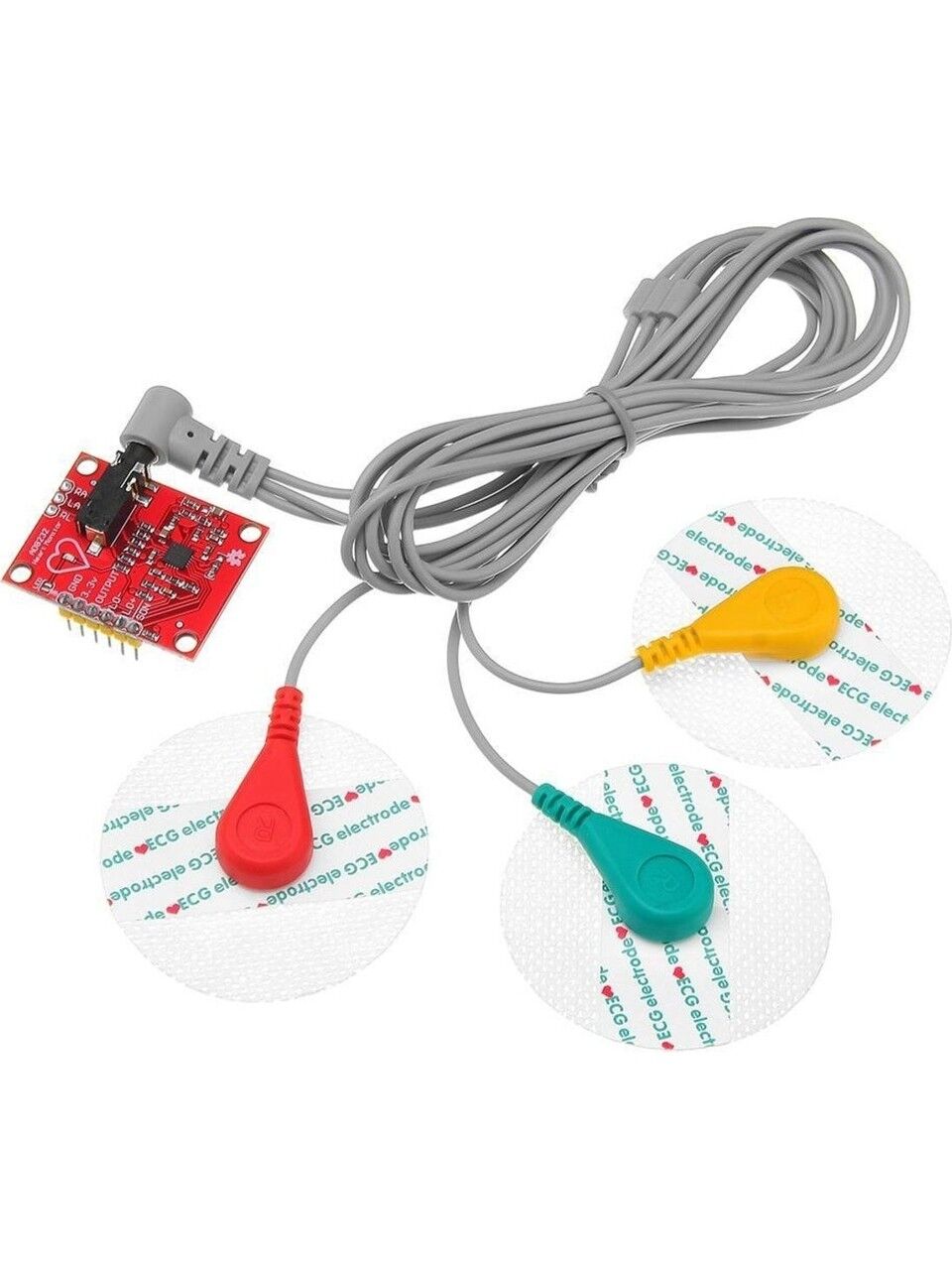

AD8232 NABIZ EKG SENSÖR KİTİ
AD8232 Nabız EKG Sensör Kit, kalp atışı ve EKG (elektrokardiyogram) sinyallerini algılayıp mikrodenetleyicilerle (ör. Arduino, Raspberry Pi) kullanılabilecek analog çıktı veren biyomedikal bir modüldür. Düşük güç tüketimi, hassas ölçüm ve kolay entegrasyon özellikleriyle sağlık izleme projelerinde, STEM eğitimlerinde, biofeedback uygulamalarında, taşınabilir nabız/kalp monitörlerinde ve hobilerde ideal bir çözümdür.
Kart üzerinde yer alan entegre devre (çip: AD8232) sayesinde, vücudun elektriksel aktivitesini (kalp ritmi) yüksek kazançla algılar, gürültü filtrelemesi yapar ve analog EKG grafiği okunabilir hale getirir. Böylece, kullanıcılar sinyali doğrudan ADC (analog-digital çevirici) girişine yönlendirip gerçek zamanlı nabız/kalp ritmi takibi ya da EKG grafik çizimi yapabilir.
Modül; 3 elektrot (RA – sağ kol, LA – sol kol, RL – sağ bacak/ referans) ile çalışır; bu elektrotlar sayesinde vücuttan biyopotansiyel sinyal alınır. Ayrıca modül, sensör kontak durumu (lead-off detection), enerji tasarruf modu (shutdown pin), ve kalp atışı sırasında yanıp sönen LED gibi destekleyici özelliklere sahiptir.
Bu sensör kiti, Arduino, ESP32, Raspberry Pi gibi popüler geliştirme kartlarıyla doğrudan uyumludur. 3.3 V DC ile çalışır ve analog EKG çıkışı olduğu için temel Arduino kodları veya açık kaynak kütüphanelerle kolayca entegre edilebilir.
Teknik Özellikler
| Özellik | Detay |
|---|---|
| Çip / Entegre | AD8232 analog ön uç (instrumentation amplifier) |
| Çıkış Tipi | Analog EKG / kalp elektrik sinyali |
| Elektrot Girişi | RA, LA, RL (3 elektrot) / 3.5 mm jack veya pin üzerinden bağlantı |
| Çalışma Voltajı | 3.3 V DC (genellikle) |
| Güç Tüketimi | ~170 µA (tipik) |
| Bant Genişliği / Frekans | 0.5 Hz – 40 Hz (ECG için uygun) |
| Sinyal Kazancı | Yüksek kazanç – zayıf biyopotansiyel sinyalleri yükseltir ve filtreler |
| Boyut | ~36 × 31 × 18 mm (modül) |
| Çalışma Sıcaklığı | -40°C – +85°C (tipik) |
Kimler / Nerelerde Kullanmalı?
-
Arduino / ESP32 / Raspberry Pi tabanlı DIY sağlık projeleri
-
Taşınabilir EKG / Nabız monitörü yapmak isteyenler
-
Biofeedback, meditasyon, stres ölçüm uygulamaları
-
Fitness & spor — kalp ritmi ve nabız takibi
-
Eğitim & STEM projeleri — biyomedikal devre deneyleri
-
IoT tabanlı sağlık izleme cihazları
Uyarı: Bu modül “tıbbi cihaz” değildir. Sağlık takibi/demo/prototip projeleri için uygundur; tanı ya da tedavi amaçlı kullanımı uygun değildir
