DFRobot Gravity Analog Elektriksel İletkenlik (EC) Sensörü Kiti DFR0300, sulu çözeltilerin elektriksel iletkenliğini ölçmek ve elde edilen EC değeri üzerinden su kalitesini değerlendirmek için geliştirilmiş, K=1 laboratuvar tipi sensör kitidir.
Arduino, Raspberry Pi ve farklı mikrodenetleyici platformlarıyla kullanılabilen DFR0300; su kalitesi ölçümü, hidroponik, aquaculture, çevresel su analizi, laboratuvar çalışmaları ve DIY ölçüm sistemleri için güçlü bir çözümdür.
Geliştirilmiş EC Ölçüm Teknolojisi
DFRobot DFR0300, klasik iletkenlik ölçüm yöntemlerine göre daha kararlı ölçüm elde etmek amacıyla AC sinyal uyarımı kullanır. AC uyarım, elektrotlarda oluşabilecek polarizasyon etkisini azaltmaya ve prob ömrünü uzatmaya yardımcı olur.
Sensör kartında bulunan donanımsal filtreleme yapısı ise analog çıkış sinyalindeki kararlılığı artırarak mikrodenetleyici üzerinden daha güvenilir veri alınmasına yardımcı olur.
K=1 İletkenlik Probu
Kit içerisinde bulunan laboratuvar tipi iletkenlik elektrodu K=1.0 hücre sabitine sahiptir.
DFR0300 yaklaşık 1–20 mS/cm aralığındaki elektriksel iletkenlik değerlerinin ölçülmesi için tasarlanmıştır. Bu aralık; birçok su kalitesi ve besin çözeltisi uygulaması için uygun bir çalışma alanı sunar.
İki Noktalı Kalibrasyon
DFRobot'un DFR0300 için sunduğu yazılım kütüphanesi, iki noktalı kalibrasyon yöntemini destekler.
Kalibrasyon sırasında:
-
1413 µS/cm standart çözelti
-
12.88 mS/cm standart çözelti
kullanılabilir. Standart çözeltiler üzerinden yapılan kalibrasyon, sensörün ölçüm doğruluğunun uygulamaya uygun şekilde ayarlanmasına yardımcı olur.
Sıcaklık Kompanzasyonu
Elektriksel iletkenlik sıcaklıktan etkilendiği için hassas EC ölçümlerinde sıcaklığın dikkate alınması önemlidir.
DFRobot'un örnek yazılımında otomatik sıcaklık kompanzasyonu için DS18B20 gibi bir sıcaklık sensörünün kullanılabileceği belirtilmektedir. Böylece ölçüm sistemi sıcaklık değişimlerinin EC değeri üzerindeki etkisini daha doğru şekilde değerlendirebilir.
Arduino ve Raspberry Pi ile Kullanım
Gravity bağlantı yapısı sayesinde DFR0300, Arduino ve Raspberry Pi tabanlı projelere kolayca entegre edilebilir.
DFRobot tarafından sağlanan DFRobot_EC kütüphanesi sayesinde EC ölçümü ve kalibrasyon işlemleri yazılım üzerinden gerçekleştirilebilir.
Kullanım Alanları
-
Su kalitesi ölçüm sistemleri
-
Hidroponik ve aquaponik projeler
-
Aquaculture uygulamaları
-
Çevresel su analizi
-
Laboratuvar ve eğitim projeleri
-
Arduino tabanlı ölçüm cihazları
-
Raspberry Pi tabanlı veri toplama sistemleri
-
Çok parametreli su analiz sistemleri
-
IoT tabanlı su kalite izleme projeleri
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Modeli | DFR0300 |
| Sensör Tipi | Analog EC / Elektriksel İletkenlik |
| Elektrot Sabiti | K=1.0 |
| Ölçüm Aralığı | 1–20 mS/cm |
| Çalışma Gerilimi | 3–5V sınıfı |
| Çıkış | Analog |
| Doğruluk | Kalibrasyona ve uygulamaya bağlı |
| Çalışma Sıcaklığı | 0–40°C |
| Elektrot Bağlantısı | BNC |
| Kart Bağlantısı | PH2.0-3Pin |

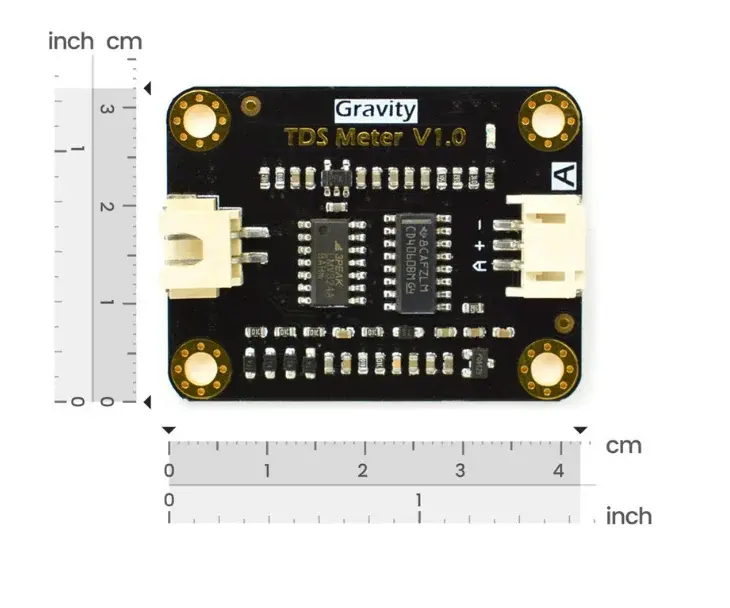

| Kart Boyutu | Yaklaşık 42 × 32 mm |
| Kablo Uzunluğu | Yaklaşık 100 cm |
| Elektrot Tipi | Laboratuvar tipi, K=1 |
| Kalibrasyon | İki noktalı |
| Kalibrasyon Çözeltileri | 1413 µS/cm ve 12.88 mS/cm |
Önemli Bilgi
Bu ürün doğrudan ekranlı bir EC/TDS metre değildir. Analog elektriksel iletkenlik sensör kitidir ve ölçüm değerlerinin okunması için Arduino, Raspberry Pi veya uygun bir mikrodenetleyici ile birlikte kullanılması gerekir.
EC ve TDS aynı kavram değildir. DFR0300 temel olarak elektriksel iletkenlik (EC) ölçümü gerçekleştirir. TDS değerinin hesaplanması gerekiyorsa, kullanılan çözeltiye ve sisteme uygun dönüşüm katsayısının yazılım tarafında uygulanması gerekir.
Daha doğru sonuçlar için sensörün uygun standart çözeltilerle kalibre edilmesi ve farklı numuneler arasında probun temizlenmesi önerilir.
