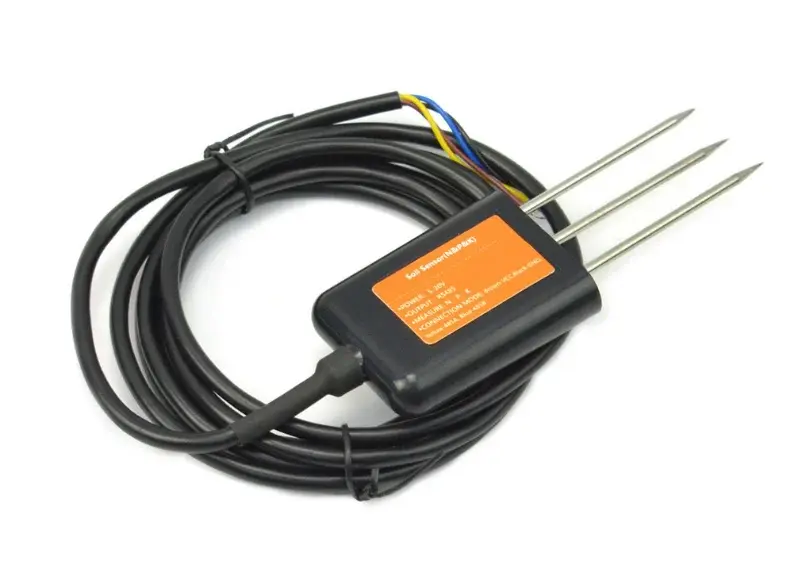

DFRobot RS485 MODBUS-RTU Toprak NPK Ölçüm Sensörü – SEN0605
DFRobot RS485 MODBUS-RTU Toprak NPK Ölçüm Sensörü – SEN0605
DFRobot SEN0605 RS485 MODBUS-RTU Toprak NPK Ölçüm Sensörü, topraktaki Azot (N), Fosfor (P) ve Potasyum (K) seviyelerini ölçmek ve takip etmek için geliştirilmiş dijital bir toprak sensörüdür.
Toprak besin durumunun izlenmesi, akıllı tarım sistemleri, sera otomasyonu, bitki yetiştirme uygulamaları ve IoT tabanlı tarımsal projelerde kullanılabilen sensör; verileri RS485 üzerinden MODBUS-RTU protokolü ile aktarır.
Azot, Fosfor ve Potasyum Ölçümü
SEN0605, bitki gelişimi açısından önemli üç temel besin elementini aynı sensör üzerinden takip etmenizi sağlar:
-
Azot (N): Bitkinin büyümesi ve yeşil aksam gelişiminde önemli rol oynar.
-
Fosfor (P): Kök gelişimi, enerji metabolizması, çiçeklenme ve meyve oluşumunda rol oynar.
-
Potasyum (K): Su dengesi, besin taşınması ve bitkinin çevresel streslere karşı dayanıklılığı açısından önemlidir.
Bu değerlerin düzenli olarak takip edilmesi, toprak besin durumunun izlenmesine ve tarımsal uygulamalarda karar destek verisi oluşturulmasına yardımcı olabilir.
RS485 ve MODBUS-RTU Haberleşme
Sensörün en önemli avantajlarından biri RS485 dijital haberleşme altyapısıdır. NPK ölçüm verileri MODBUS-RTU protokolü üzerinden kontrol sistemine aktarılır.
RS485 yapısı, sensörün mikrodenetleyici ve otomasyon sistemlerine entegre edilmesini kolaylaştırır. Arduino UNO ve TTL-RS485 dönüştürücü/arayüz kartları ile kullanılabilir.
Varsayılan haberleşme hızı 9600 bit/s olup 2400 ve 4800 bit/s seçenekleri de desteklenmektedir. Cihaz adresi ve haberleşme parametreleri MODBUS üzerinden yapılandırılabilir.
Dayanıklı IP68 Sensör Yapısı
SEN0605, zorlu tarımsal ortam koşullarında kullanılabilecek şekilde tasarlanmıştır.
Sensörün IP68 koruma seviyesi, su ve toz girişine karşı yüksek koruma sağlarken; özel korozyon dirençli elektrot ve vakumla doldurulmuş siyah alev geciktirici epoksi reçine yapısı sensörün dayanıklılığını artırır.
Sensör probu uzun süreli gömülü ölçüm uygulamalarında kullanılabilecek şekilde tasarlanmıştır. Üretici, probun paslanmaz, su geçirmez ve korozyona dayanıklı yapıya sahip olduğunu belirtmektedir.
Geniş Besleme Gerilimi
DC 5–30V geniş besleme aralığı sayesinde farklı kontrol ve otomasyon sistemlerine kolayca entegre edilebilir.
Yaklaşık 0,15W @ 12V güç tüketimi, sürekli ölçüm yapılan otomasyon ve IoT uygulamalarında avantaj sağlar.
Arduino ile Kullanım
DFRobot SEN0605, Arduino tabanlı projelerde RS485 haberleşme üzerinden kullanılabilir. Arduino UNO ve uygun bir RS485 arayüzü kullanılarak sensörden NPK değerleri okunabilir.
MODBUS-RTU yapısı sayesinde sensör; yalnızca Arduino projelerinde değil, RS485/MODBUS destekleyen farklı kontrol sistemleri ve otomasyon altyapılarıyla da değerlendirilebilir.
Kullanım Alanları
-
Akıllı tarım sistemleri
-
Sera otomasyonu
-
Toprak besin takibi
-
Otomatik gübreleme sistemleri
-
Otomatik sulama sistemleri
-
Hassas tarım uygulamaları
-
Bitki yetiştirme sistemleri
-
Tarımsal araştırma projeleri
-
Hidroponik sistemler
-
Çiçek ve sebze yetiştiriciliği
-
Çayır ve mera uygulamaları
-
IoT tabanlı toprak izleme
-
Arduino ve mikrodenetleyici projeleri
-
Bilimsel ve eğitim amaçlı uygulamalar
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Modeli | SEN0605 |
| Sensör Tipi | Toprak NPK Sensörü |
| Ölçülen Parametreler | Azot (N), Fosfor (P), Potasyum (K) |
| NPK Ölçüm Aralığı | 0–2999 mg/kg (mg/L) |
| Çözünürlük | 1 mg/kg (mg/L) |
| Doğruluk | ≤ %5* |
| Besleme Gerilimi | DC 5–30V |
| Güç Tüketimi | 0,15W @ 12V |
| Haberleşme | RS485 |
| Protokol | MODBUS-RTU |
| Varsayılan Baud Rate | 9600 bit/s |
| Koruma Sınıfı | IP68 |
| Prob Yapısı | Korozyon dirençli özel elektrot |
| Sızdırmazlık | Siyah alev geciktirici epoksi reçine |
| Çalışma Sıcaklığı | 0°C ~ +55°C |
| Kablo Uzunluğu | 2 metre |
| Boyut | 123 × 45 × 15 mm |
* Ölçüm doğruluğu gerçek ölçüm cihazı ve uygulama koşullarına bağlıdır.
Kurulum ve Ölçüm Notları
Ölçüm sırasında sensör probunun toprağa uygun şekilde yerleştirilmesi önemlidir. Üretici, sensörün taşsız bir bölgeye dik olarak yerleştirilmesini ve probun yerleştirilmesi sırasında sensörün zorlanmamasını önermektedir.
Uzun süreli toprak takibinde sensör belirlenen ölçüm derinliğine yerleştirilerek düzenli veri toplanabilir. RS485 haberleşme sayesinde sensörden alınan NPK verileri merkezi bir kontrol sistemine veya veri kayıt altyapısına aktarılabilir.
Önemli Bilgi
Bu sensörden alınan NPK değerleri referans ve izleme amacıyla değerlendirilmelidir. Üretici, sensör verilerinin profesyonel laboratuvar analizleri kadar kesin olmayabileceğini belirtmektedir.
Bu nedenle sensör; toprak besin durumunun sürekli izlenmesi, değişimlerin takip edilmesi ve otomasyon sistemlerinde karar destek verisi oluşturulması için oldukça kullanışlıdır; ancak profesyonel laboratuvar analizlerinin yerine geçmez.
Menşei: CN
