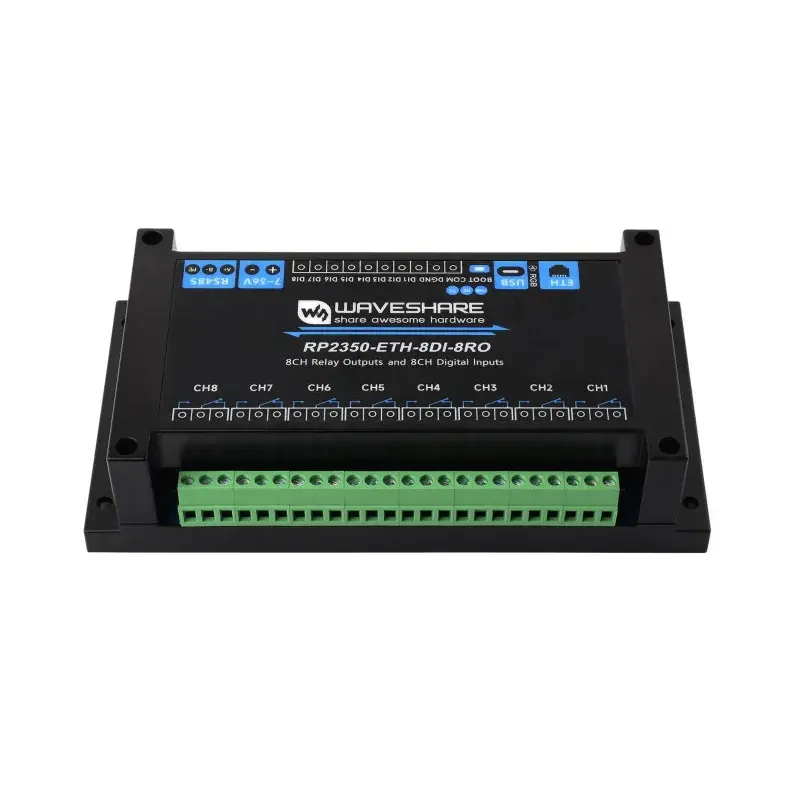

Endüstriyel 8 Kanallı RP2350 Röle Modülü

Waveshare RP2350-ETH-8DI-8RO, Raspberry Pi tarafından geliştirilen RP2350B çift çekirdekli mikrodenetleyici üzerine tasarlanmış, endüstriyel otomasyon, uzaktan kontrol ve IoT uygulamaları için gelişmiş özellikler sunan 8 kanallı röle modülüdür.

Modül üzerinde 8 adet bağımsız röle çıkışı ve 8 adet dijital giriş bulunur. Ethernet ve izole RS485 haberleşme arayüzleri sayesinde endüstriyel cihazlar, sensörler ve farklı otomasyon sistemleriyle haberleşmeye uygundur.

8 dijital giriş; pasif (kuru kontak) sinyallerin yanı sıra aktif NPN ve PNP girişleri destekler. Girişlerde bulunan çift yönlü optokuplör izolasyonu, harici sinyallerden kaynaklanabilecek elektriksel etkilerin kontrol devresine ulaşmasını azaltmaya yardımcı olur.

Her röle kanalı 250V AC / 10A veya 30V DC / 10A anahtarlama kapasitesine sahiptir. 7–36V DC geniş besleme aralığı, DIN ray montajlı ABS muhafaza ve çeşitli izolasyon korumaları sayesinde elektrik panoları ve endüstriyel otomasyon uygulamalarında kullanıma uygundur.

Öne Çıkan Özellikler

• RP2350B çift çekirdekli mikrodenetleyici

• 8 kanal bağımsız röle çıkışı

• 8 kanal dijital giriş

• Ethernet bağlantısı

• İzole RS485 arayüzü

• NPN / PNP ve pasif dijital giriş desteği

• Optokuplör izolasyonu

• Güç izolasyonu

• 250V AC / 10A ve 30V DC / 10A röle kapasitesi

• 7–36V DC geniş besleme aralığı

• USB Type-C bağlantısı

• RTC desteği

• TF kart yuvası

• W5500 Ethernet kontrolcüsü

• Arduino IDE, C/C++ ve MicroPython desteği

• 35 mm DIN ray montajına uygun endüstriyel muhafaza

• Programlanabilir RGB LED ve durum göstergeleri

Teknik Özellikler

Marka: Waveshare
Model: RP2350-ETH-8DI-8RO
Mikrodenetleyici: RP2350B
İşlemci: Çift çekirdekli ARM Cortex-M33 / Hazard3 RISC-V mimarileri
Maksimum Çalışma Frekansı: 150 MHz
SRAM: 520 KB
Flash: 16 MB
Röle Kanal Sayısı: 8
Dijital Giriş Sayısı: 8
Röle Kontak Yapısı: 1NO + 1NC
Röle Kapasitesi: 10A / 250V AC, 10A / 30V DC
Dijital Giriş: Pasif, NPN ve PNP
Haberleşme: Ethernet, RS485
Ethernet: 10/100 Mbps, W5500
Besleme: 7–36V DC
USB: USB Type-C
Montaj: 35 mm DIN Ray
Kasa: ABS endüstriyel muhafaza
Boyutlar: 175 × 90 × 40 mm

Kullanım Alanları

Waveshare RP2350 8 Kanal Röle Modülü;

• Endüstriyel otomasyon

• Elektrik panosu uygulamaları

• Makine otomasyonu

• PLC yardımcı kontrol sistemleri

• Uzaktan cihaz kontrolü

• Ethernet üzerinden röle kontrolü

• RS485 tabanlı otomasyon sistemleri

• IoT ve akıllı otomasyon uygulamaları

• Sensör ve aktüatör kontrolü

• Fabrika ve üretim sistemleri

gibi çok çeşitli uygulamalarda kullanılabilir.

Geliştirme ve Programlama

RP2350B tabanlı yapı sayesinde modül yalnızca hazır bir röle kartı olarak değil, aynı zamanda programlanabilir bir endüstriyel kontrol platformu olarak da kullanılabilir. Arduino IDE, C/C++ ve MicroPython ile geliştirme yapılabilir.

Ethernet, RS485, dijital girişler ve röle çıkışlarının aynı cihaz üzerinde bulunması; sensörlerden alınan bilgilerin işlenmesi ve buna bağlı olarak rölelerin kontrol edilmesi gibi daha gelişmiş otomasyon senaryolarına olanak sağlar.

Paket İçeriği

• 1 Adet Waveshare RP2350-ETH-8DI-8RO Endüstriyel 8 Kanal Röle Modülü

Önemli Not: Bu ürünün röle kontakları üzerinden anahtarlanabilecek yükün elektriksel özellikleri belirtilen maksimum değerleri aşmamalıdır. Şebeke gerilimi ve yüksek voltaj içeren uygulamalarda bağlantıların uygun elektriksel güvenlik standartlarına göre ve yetkin kişiler tarafından yapılması önerilir.

Not: Bu açıklama, RP2350-ETH-8DI-8RO Ethernet versiyonu esas alınarak hazırlanmıştır. Waveshare'in PoE destekli farklı versiyonu da bulunmaktadır.
