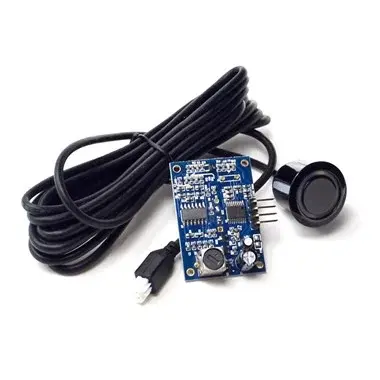

JSN-SR04T Su Geçirmez Ultrasonik Mesafe Sensörü – Arduino Uyumlu
JSN-SR04T Su Geçirmez Ultrasonik Sensör, nesnelerin uzaklığını ultrasonik ses dalgaları kullanarak ölçmek için geliştirilmiş, özellikle nemli ve dış ortam koşullarında kullanılmaya uygun bir mesafe sensörüdür. Standart HC-SR04 ultrasonik sensörlerden farklı olarak ultrasonik probu su geçirmez yapıdadır.
Arduino ve benzeri mikrodenetleyici kartlarıyla kolayca kullanılabilen JSN-SR04T; robotik projeler, engelden kaçan robotlar, otomatik kontrol sistemleri, su seviyesi uygulamaları ve dış ortam mesafe ölçümleri gibi birçok projede tercih edilebilir.
Sensör, 40 kHz frekansta ultrasonik sinyal gönderir ve nesneden yansıyan sinyalin geri dönüş süresini ölçerek mesafeyi hesaplar. Ölçüm sonucu TRIG ve ECHO pinleri üzerinden mikrodenetleyici tarafından okunabilir.
Öne Çıkan Özellikler
-
Su geçirmez ultrasonik prob
-
Arduino ile uyumlu çalışma
-
Yaklaşık 25 cm – 5 m ölçüm aralığı
-
40 kHz ultrasonik çalışma frekansı
-
Yaklaşık 0,5 cm çözünürlük
-
5 V DC çalışma gerilimi
-
Düşük güç tüketimi
-
Güçlü parazit dayanımı
-
Küçük ve kompakt kontrol kartı
-
Nemli ve zorlu ölçüm ortamlarında kullanılabilir
-
TRIG / ECHO mantığıyla kolay bağlantı
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Sensör Modeli | JSN-SR04T |
| Sensör Tipi | Ultrasonik Mesafe Sensörü |
| Çalışma Gerilimi | 5 V DC |
| Bekleme Akımı | 5 mA |
| Çalışma Akımı | 30 mA |
| Çalışma Frekansı | 40 kHz |
| Maksimum Ölçüm Mesafesi | 5 m |
| Minimum Ölçüm Mesafesi / Kör Alan | 25 cm |
| Çözünürlük | Yaklaşık 0,5 cm |
| Ölçüm Açısı | < 50° |
| Çalışma Sıcaklığı | -10 °C ~ +70 °C |
| Modül Boyutu | 41 × 28,5 mm |
| Bağlantı | VCC, TRIG, ECHO, GND |
Bağlantı Pinleri
VCC: 5 V besleme
TRIG: Ölçümü başlatmak için tetikleme girişi
ECHO: Ölçüm sonucunu temsil eden sinyal çıkışı
GND: Toprak bağlantısı
Sensörün çalıştırılması için TRIG pinine en az 10 µs süreli tetikleme sinyali uygulanır. Sensör ultrasonik sinyal gönderir ve yansıyan sinyalin ECHO pinine dönüş süresini ölçer. Bu süre kullanılarak nesne ile sensör arasındaki mesafe hesaplanır.
