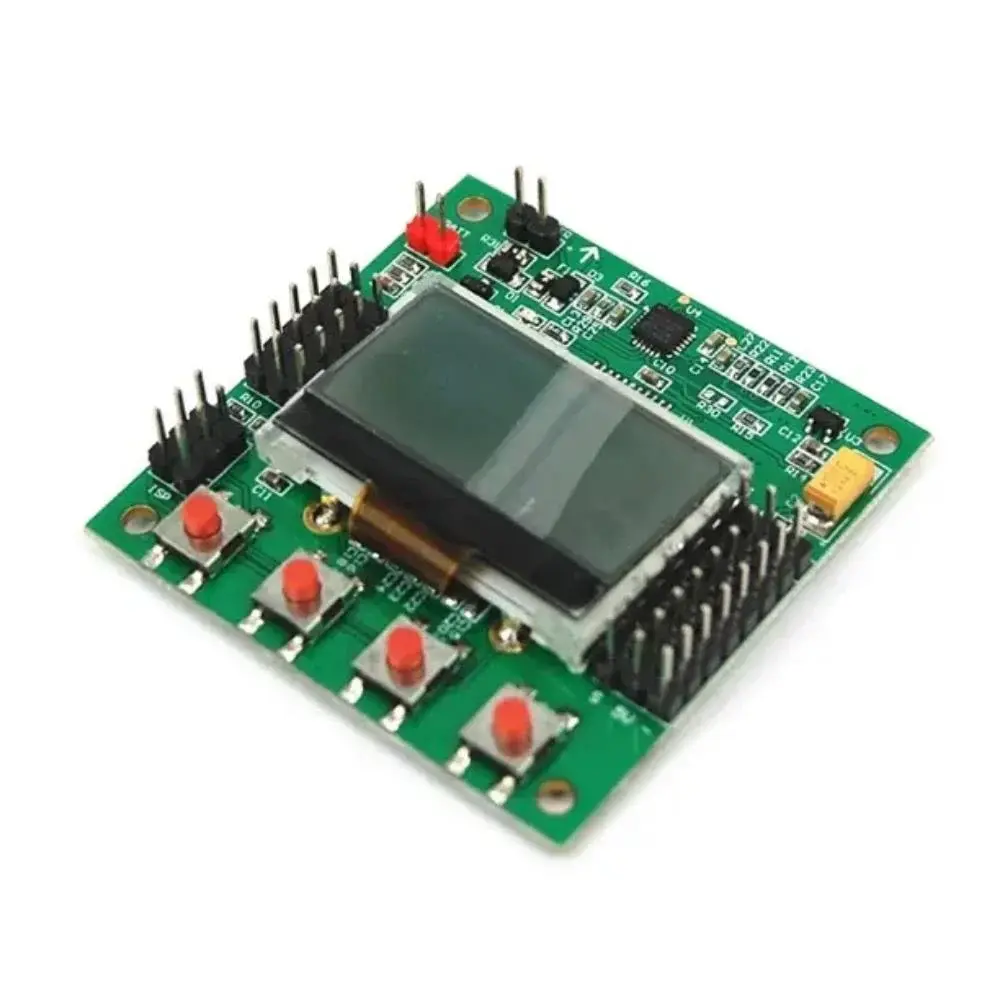

KK2.15 Multirotor Ekranlı Uçuş Kontrol Kartı

KK2.15 Multirotor Ekranlı Uçuş Kontrol Kartı, quadcopter, hexacopter, octocopter ve diğer multirotor drone projelerinde uçuş stabilizasyonu, motor kontrolü ve temel uçuş ayarları için kullanılan, dahili LCD ekrana sahip klasik bir multirotor flight controller çözümüdür.

Kart üzerindeki LCD ekran ve fiziksel butonlar sayesinde birçok temel ayar ve kalibrasyon işlemi bilgisayara ihtiyaç duymadan doğrudan uçuş kontrol kartı üzerinden gerçekleştirilebilir. Bu özelliği KK2.15'i özellikle hobi drone projeleri, eğitim amaçlı multirotor uygulamaları ve hızlı prototipleme çalışmaları için kullanışlı hale getirir.

Dahili LCD Ekran ile Kolay Kurulum

KK2.15'in en önemli avantajlarından biri, üzerinde bulunan LCD ekran ve menü sistemi sayesinde uçuş kontrol kartının ayarlarının doğrudan kart üzerinden yapılabilmesidir.

Kurulum sırasında;

• Model tipini seçebilir,

• Motor yerleşimini kontrol edebilir,

• Motor yönlerini kontrol edebilir,

• ESC kalibrasyonu gerçekleştirebilir,

• Sensör kalibrasyonu yapabilir,

• Uçuş ayarlarını değiştirebilir,

• PID parametrelerini düzenleyebilirsiniz.

Böylece temel kurulum ve ayar işlemleri için bilgisayara ihtiyaç duyulmadan çalışılabilir.

MPU6050 Gyro ve İvmeölçer

Kart üzerinde bulunan MPU6050 tabanlı 6 eksenli sensör, 3 eksenli jiroskop ve 3 eksenli ivmeölçer verilerini kullanarak multirotorun hareketlerini algılar.

Sensörlerden alınan veriler mikrodenetleyici tarafından işlenerek motorlara gönderilecek kontrol sinyallerinin oluşturulmasında kullanılır.

Auto-Level özelliği sayesinde uygun uçuş konfigürasyonlarında drone'un yatay pozisyonunu korumaya yardımcı olur.

8 Motor Çıkışı

KK2.15 yalnızca quadcopter projeleriyle sınırlı değildir.

Kart üzerinde 8 adet ESC/motor çıkışı bulunur ve önceden tanımlanmış farklı multirotor konfigürasyonları desteklenir.

Desteklenen başlıca modeller:

• Dualcopter

• Tricopter

• Y6

• Quadcopter +

• Quadcopter X

• Hexacopter +

• Hexacopter X

• Octocopter +

• Octocopter X

• X8

• H8

• H6

• V8

• V6

Ayrıca desteklenen firmware ve Mixer Editor özelliklerine bağlı olarak farklı motor ve servo düzenleri oluşturulabilir.

Drone ve Multirotor Projeleri İçin

KK2.15; özellikle kendi multirotorunu oluşturmak isteyen maker ve drone kullanıcıları için tasarlanmış bir uçuş kontrol kartıdır.

Quadcopter, hexacopter ve octocopter gibi farklı multirotor platformlarında kullanılabilir.

Alıcıdan gelen kumanda sinyallerini sensör verileriyle birlikte işleyerek ESC'lere kontrol sinyalleri gönderir ve motorların hızlarının uçuş sırasında ayarlanmasına yardımcı olur.

USBasp AVR Programlama Arayüzü

Kart üzerinde standart 6 pinli AVR/USBasp programlama arayüzü bulunur.

Bu bağlantı üzerinden uygun programlayıcı kullanılarak firmware işlemleri gerçekleştirilebilir.

KK2.15, klasik KK uçuş kontrol kartı mimarisini kullanması sayesinde özellikle elektronik ve drone sistemlerinin çalışma mantığını öğrenmek isteyen kullanıcılar için de öğretici bir platformdur.

Kimler İçin Uygun?

KK2.15 Multirotor Uçuş Kontrol Kartı;

• Drone ve multirotor hobicileri

• Quadcopter geliştiren maker kullanıcıları

• RC model meraklıları

• Eğitim amaçlı drone projeleri

• Elektronik ve robotik öğrencileri

• Multirotor prototipleri geliştirenler

• Kendi uçuş kontrol sistemini kurmak isteyen kullanıcılar

için uygundur.

Öne Çıkan Özellikler

• KK2.15 multirotor uçuş kontrol kartı

• Dahili LCD ekran

• Menü kontrollü kurulum ve ayar

• Atmel ATmega644PA mikrodenetleyici

• MPU6050 gyro + ivmeölçer

• 6 eksenli hareket sensörü

• Auto-Level desteği

• 8 adet ESC/motor çıkışı

• 4.8 – 6.0 V giriş gerilimi

• Standart 6 pin AVR/USBasp programlama arayüzü

• 5 kanallı alıcı sinyali desteği

• 1520 µs alıcı ve ESC sinyal standardı

• Önceden yüklenmiş multirotor firmware

• Quadcopter, Hexacopter ve Octocopter desteği

• Piezo buzzer desteği

Teknik Özellikler

Kutu İçeriği

• 1 × KK2.15 Multirotor Uçuş Kontrol Kartı

• 1 × Piezo buzzer

• Bağlantı kablosu

Önemli Kullanım Notu

KK2.15 klasik bir multirotor uçuş kontrol kartıdır. Modern GPS, gelişmiş navigasyon, telemetri veya otonom uçuş özellikleri arayan kullanıcılar için gelişmiş GPS/flight controller sistemleri yerine geçmez.

Kartın 4.8 – 6.0 V çalışma gerilimine uygun şekilde beslenmesi ve motor/ESC bağlantılarının doğru yapılması önemlidir. İlk uçuş öncesinde motor yönleri, pervane yönleri, sensör kalibrasyonu, ESC kalibrasyonu ve failsafe ayarlarının mutlaka kontrol edilmesi önerilir.

KK2.15 Multirotor Ekranlı Uçuş Kontrol Kartı, dahili LCD ekranı, MPU6050 sensörü, Auto-Level özelliği ve 8 motor çıkışıyla kendi multirotor drone'unu oluşturmak isteyen kullanıcılar için pratik ve kullanımı kolay bir drone flight controller çözümüdür.
