Matek PDB-HEX 2-12S 264A BEC Drone Güç Dağıtım Kartı

Matek PDB-HEX, yüksek güç gereksinimi bulunan FPV drone, X-Class drone, quadcopter ve hexacopter projeleri için geliştirilmiş profesyonel bir güç dağıtım kartıdır (PDB – Power Distribution Board). Geniş giriş voltajı desteği sayesinde 2S ile 12S arasındaki LiPo bataryalarla çalışabilir ve birden fazla ESC ile drone bileşeninin güç dağıtımını merkezi bir noktadan gerçekleştirmeyi sağlar.

Kart üzerinde bulunan 6 adet ESC güç, sinyal ve telemetri bağlantısı, özellikle hexacopter projelerinde düzenli ve kompakt bir bağlantı altyapısı oluşturur. Aynı zamanda quadcopter ve farklı çok rotorlu drone platformlarında da kullanılabilir.

Yüksek akım kapasitesine sahip PDB-HEX, 140A sürekli ve 264A ani akım değerlerini destekler. ESC güç pedleri ise 60A sürekli ve 100A ani akım kapasitesine sahiptir.

2S – 12S Geniş LiPo Pil Desteği

Matek PDB-HEX, 6V ile 60V DC arasındaki giriş voltajlarında çalışır. Bu geniş çalışma aralığı sayesinde 2S, 3S, 4S, 6S, 8S ve 12S gibi farklı LiPo batarya sistemlerinde kullanılabilir.

Özellikle yüksek voltaj ve yüksek güç gerektiren büyük FPV drone, X-Class drone ve profesyonel çok rotorlu platformlarda güçlü bir enerji dağıtım altyapısı sunar.

6 Adet ESC Güç, Sinyal ve Telemetri Bağlantısı

Kart üzerinde 6 adet ESC için güç bağlantı pedleri bulunur. Ayrıca ESC sinyalleri ve desteklenen ESC sistemlerinde telemetri bağlantıları için de bağlantı noktaları sunar.

S1, S2, S3, S4, S5 ve S6 bağlantıları ESC sinyal iletimi için kullanılabilir. TLM bağlantı noktaları ise ESC telemetri verilerinin uçuş kontrol kartına aktarılmasına yardımcı olur.

Bu yapı sayesinde kablolama daha düzenli hale getirilebilir ve özellikle 6 motorlu drone sistemlerinde bağlantı karmaşıklığı azaltılabilir.

Dahili Akım Sensörü

Matek PDB-HEX üzerinde bulunan akım algılama sistemi, drone sisteminin çektiği akımın uçuş kontrol kartı tarafından izlenmesine olanak sağlar.

Akım sensörü 264A ölçüm aralığına ve 3.3V ADC çıkışına sahiptir. Uygun yapılandırma ile Betaflight, INAV ve ArduPilot tabanlı uçuş kontrol sistemlerinde akım ve batarya tüketimi takibi gerçekleştirilebilir.

Önerilen varsayılan yapılandırma değerleri:

• Betaflight / INAV Current Scale: 125

• ArduPilot BATT_AMP_PERVLT: 80

Seçilebilir 5V, 9V ve 12V BEC Çıkışı

Kart üzerinde bulunan dahili regülatör çıkışı varsayılan olarak 5V seviyesinde çalışır.

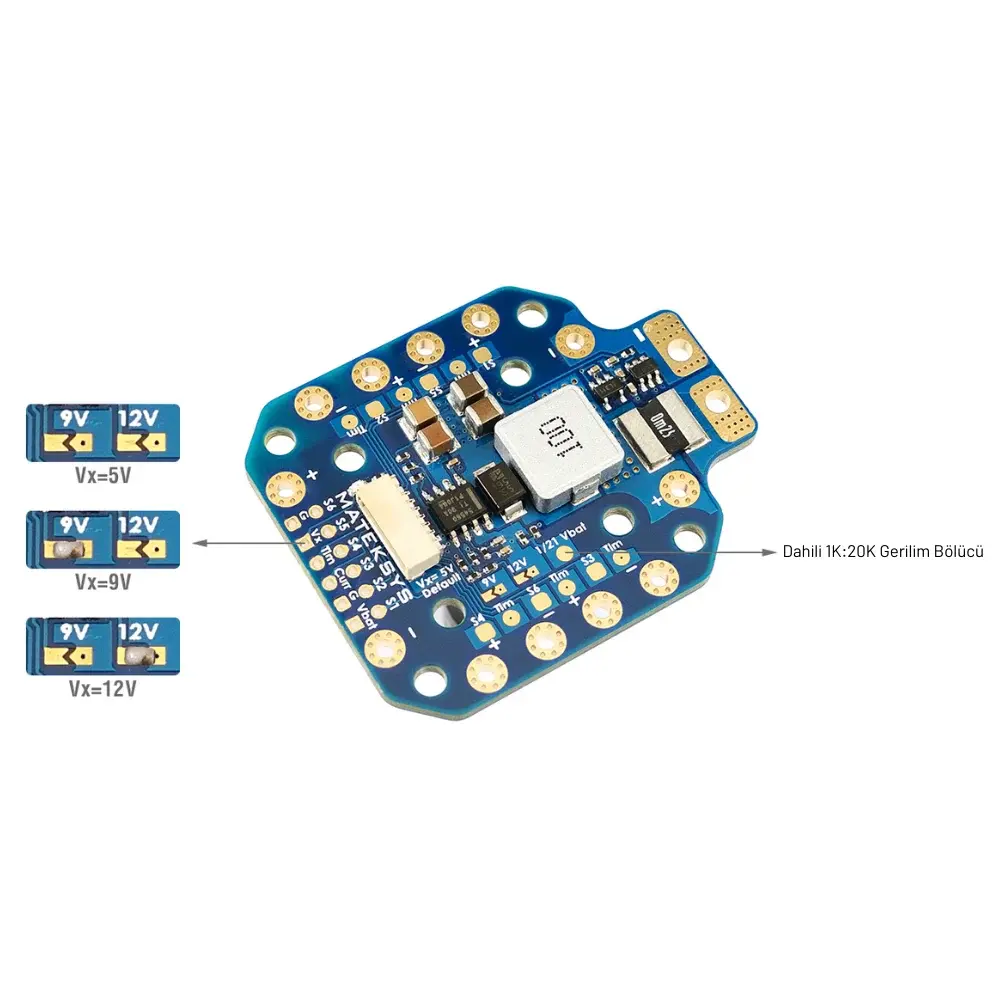

Lehim jumperları kullanılarak BEC çıkışı ihtiyaca göre 9V veya 12V olarak değiştirilebilir.

BEC Çıkış Değerleri

• 5V: 5A sürekli akım

• 9V: 4A sürekli, 5A maksimum

• 12V: 4A sürekli, 5A maksimum

BEC çıkışı; uçuş kontrol kartı, FPV kamera, video verici, alıcı ve uygun voltajla çalışan diğer elektronik bileşenlerin beslenmesinde kullanılabilir.

Kartın regülatör çıkışında kısa devre toleransı, aşırı akım koruması ve otomatik toparlanma özellikleri bulunur.

Standart Drone Montaj Delikleri

Matek PDB-HEX, farklı drone gövdeleriyle uyumluluk sağlamak amacıyla iki farklı montaj standardını destekler:

• 30.5 × 30.5 mm

• 20 × 20 mm

Montaj delikleri 3 mm çapındadır. Bu sayede farklı uçuş kontrol kartı ve drone frame sistemleriyle kompakt bir şekilde kullanılabilir.

Teknik Özellikler

JST-SH 8 Pin Bağlantıları

Kart üzerinde bulunan JST-SH 8 pin bağlantısı ve lehim pedleri, uçuş kontrol kartı ile daha düzenli bir bağlantı kurulmasına yardımcı olur.

Bağlantı fonksiyonları:

• Vbat: Batarya voltaj bilgisi

• G: GND / Toprak

• Curr: Akım sensörü çıkışı

• Tlm: ESC telemetri bağlantısı

• S1 – S6: ESC sinyal bağlantıları

• Vx: BEC regülatör çıkışı

Kullanım Alanları

Matek PDB-HEX aşağıdaki projelerde kullanılabilir:

• Hexacopter drone projeleri

• Quadcopter sistemleri

• X-Class FPV drone projeleri

• Ağır yük taşıyan çok rotorlu drone sistemleri

• 6S, 8S ve 12S yüksek voltajlı drone platformları

• Profesyonel ve endüstriyel UAV projeleri

• Özel tasarım çok rotorlu hava araçları

• Yüksek akım gerektiren FPV sistemleri

Paket İçeriği

• 1 Adet Matek PDB-HEX Güç Dağıtım Kartı

• 1 Adet Rubycon ZLJ 63V 390µF kondansatör

• 1 Adet 5 cm JST-SH 1.0 mm 8 pin bağlantı kablosu

• 2 Adet JST-SH 1.0 mm 8 pin konnektör

Önemli Not: BEC çıkışı fabrika ayarında 5V olarak ayarlanmıştır. 9V veya 12V çıkış kullanmak için kart üzerindeki ilgili jumper bağlantısının lehimlenmesi gerekir. Bağlanacak uçuş kontrol kartı ve diğer elektronik bileşenlerin giriş voltajlarının seçilen BEC çıkışıyla uyumlu olduğundan emin olunmalıdır.
