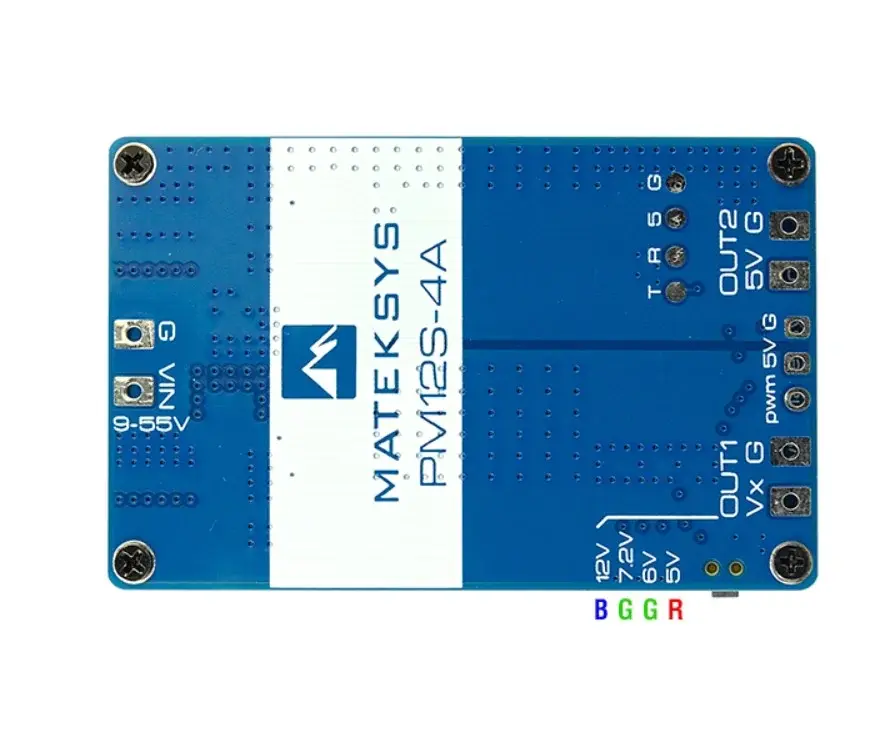

MatekSys PM12S-4A Power Module – 3S-12S Çift BEC Güç Modülü

MatekSys PM12S-4A, 3S ile 12S LiPo batarya kullanılan FPV drone, multikopter, RC uçak ve VTOL sistemlerinde elektronik bileşenlerin beslenmesi için tasarlanmış yüksek voltaj uyumlu çift BEC Power Module'dür.

9V-55V DC geniş giriş voltaj aralığı sayesinde farklı batarya konfigürasyonlarıyla kullanılabilen PM12S-4A, iki bağımsız step-down regülatör içerir. Bu yapı sayesinde sistem içerisindeki farklı elektronik bileşenler için ihtiyaç duyulan besleme gerilimleri tek bir modül üzerinden sağlanabilir.

Çift Çıkışlı BEC Yapısı

PM12S-4A üzerinde iki ayrı güç çıkışı bulunur.

OUT-1 – Ayarlanabilir Çıkış

OUT-1 çıkışı 5V, 6V, 7.2V veya 12V olarak seçilebilir. Fabrika çıkış ayarı 5V'tur.

• Sürekli çıkış akımı: 4A

• Tepe çıkış akımı: 5A

• 5V / 6V / 7.2V / 12V seçilebilir çıkış

• PWM üzerinden açma/kapatma kontrolü

• 50-330Hz PWM sinyali ile kontrol

Bu çıkış; uçuş kontrolcüsü, kamera, VTX ve diğer yardımcı elektronik bileşenlerin beslenmesi için değerlendirilebilir.

OUT-2 – Sabit 5V Çıkış

İkinci çıkış sabit 5V gerilim sağlar.

• Sürekli çıkış akımı: 4A

• Tepe çıkış akımı: 5A

İki bağımsız regülatör sayesinde farklı voltaj gerektiren elektronik ekipmanların aynı güç modülü üzerinden beslenmesine olanak tanır.

Öne Çıkan Özellikler

• Model: PM12S-4A

• Ürün Tipi: Power Module / Çift BEC

• Giriş Gerilimi: 9V-55V DC

• Batarya Uyumluluğu: 3S-12S LiPo

• Regülatör: 2 adet bağımsız step-down

• OUT-1: 5V / 6V / 7.2V / 12V seçilebilir

• OUT-1 Sürekli Akım: 4A

• OUT-1 Tepe Akım: 5A

• OUT-1 Kontrol: PWM ON/OFF

• OUT-2: Sabit 5V

• OUT-2 Sürekli Akım: 4A

• OUT-2 Tepe Akım: 5A

• Giriş Koruması: TVS

• Boyut: 50 × 32 × 7 mm

• Ağırlık: 18 g

• Kablo: Dahil değildir

Kullanım Alanları

• FPV drone sistemleri

• 3S-12S LiPo kullanılan multikopterler

• Uzun menzilli FPV sistemleri

• RC uçaklar

• VTOL sistemleri

• Uçuş kontrolcüsü besleme

• Kamera ve VTX besleme

• Robotik ve elektronik projeler

• Özel güç yönetimi uygulamaları

Neden PM12S-4A?

Yüksek voltajlı LiPo bataryalarla çalışan sistemlerde elektronik bileşenlerin ihtiyaç duyduğu daha düşük ve kararlı gerilimleri elde etmek için uygun bir güç yönetimi çözümüdür. 9V-55V giriş aralığı, çift BEC yapısı ve ayarlanabilir OUT-1 çıkışı sayesinde farklı elektronik sistemlerin besleme ihtiyaçlarına uyarlanabilir.

Not: Ürünün çıkış geriliminin bağlanacak elektronik ekipmanın çalışma gerilimiyle uyumlu olduğundan emin olunuz. Kablo ürüne dahil değildir.

Menşei: CN
