Nextion NX3224K028 2.8 İnç Enhanced HMI Rezistif Dokunmatik TFT LCD Ekran – 16 MB

Nextion NX3224K028, 2.8 inç boyutunda 320 × 240 piksel çözünürlüklü rezistif dokunmatik TFT LCD ekran ve dahili HMI işlemcisini bir araya getiren gelişmiş bir kullanıcı arayüzü çözümüdür.

Nextion Enhanced Series ailesinde yer alan bu model; 16 MB Flash hafızası, 8 adet GPIO, dahili RTC ve EEPROM gibi özellikleri sayesinde standart HMI ekranlara göre daha gelişmiş kontrol ve görüntüleme uygulamalarına olanak sağlar.

Arduino, ESP32, Raspberry Pi ve farklı mikrodenetleyici sistemleriyle UART seri haberleşme üzerinden kullanılabilen NX3224K028; robotik, otomasyon, IoT, ölçüm sistemleri ve elektronik prototipleme projelerinde dokunmatik kontrol paneli oluşturmak için tercih edilebilir.

2.8 İnç Dokunmatik HMI Ekran

2.8 inç TFT LCD ekran, 320 × 240 piksel çözünürlük sunar ve kompakt cihazlarda kullanıcı arayüzü oluşturmak için yeterli bir çalışma alanı sağlar.

Ekran üzerinde menüler, butonlar, göstergeler, grafikler ve farklı kontrol bileşenleri kullanılabilir.

Üründe bulunan rezistif dokunmatik panel, kullanıcı tarafından yapılan dokunma işlemlerinin algılanmasını sağlar. Böylece fiziksel butonların sayısını azaltabilir ve cihazınıza grafik tabanlı bir kontrol arayüzü ekleyebilirsiniz.

Enhanced Series ile Daha Fazla Kontrol

NX3224K028'nın standart Nextion modellerinden ayrıldığı önemli noktalardan biri Enhanced Series donanımıdır.

Ürün üzerinde:

• 16 MB Flash hafıza
• 1024 Byte EEPROM
• 3584 Byte RAM
• 8 adet GPIO
• Dahili RTC
• PWM destekli GPIO'lar
• Micro SD kart desteği

bulunur.

Özellikle GPIO ve RTC özellikleri, ekranı yalnızca veri görüntüleyen bir bileşen olmaktan çıkarıp projenin kontrol ve kullanıcı etkileşimi tarafında daha aktif şekilde kullanılabilmesini sağlar.

16 MB Flash Hafıza

16 MB dahili Flash hafıza, HMI projesinde kullanılan görsellerin, yazı tiplerinin, grafiklerin ve diğer kullanıcı arayüzü bileşenlerinin saklanması için geniş bir alan sunar.

Standart 4 MB modellerle karşılaştırıldığında daha büyük projeler ve daha fazla grafik içerik kullanmak isteyen uygulamalar için avantaj sağlar.

8 GPIO ile Harici Donanım Kontrolü

NX3224K028 üzerinde bulunan 8 GPIO, uygun uygulamalarda harici elektronik bileşenlerle etkileşim kurulmasına olanak tanır.

Bu GPIO pinleri kullanılarak projenin ihtiyaçlarına göre çeşitli giriş ve çıkış işlemleri gerçekleştirilebilir.

Örneğin HMI ekran üzerinden yapılan bir kullanıcı seçimi, mikrodenetleyiciye ihtiyaç duyulmadan uygun bir GPIO fonksiyonu üzerinden harici bir kontrol mekanizmasına aktarılabilir.

Bu özellik özellikle otomasyon, robotik ve kontrol paneli uygulamalarında ürünü daha kullanışlı hale getirir.

Dahili RTC ile Tarih ve Saat Uygulamaları

Üründe bulunan Real Time Clock (RTC), tarih ve saat bilgisinin kullanılacağı projelerde avantaj sağlar.

Örneğin;

• Saat göstergesi
• Tarih göstergesi
• Zaman bazlı işlemler
• Veri kayıt sistemleri
• Programlı kontrol uygulamaları

gibi projelerde RTC özelliğinden yararlanılabilir.

Nextion Editor ile Grafik Arayüz Tasarımı

NX3224K028 için kullanıcı arayüzü Nextion Editor yazılımı üzerinden hazırlanabilir.

Grafik arayüz oluştururken;

• Dokunmatik butonlar
• Metin alanları
• Sayısal göstergeler
• Slider
• Progress Bar
• Gauge
• Grafikler
• Timer
• Checkbox
• Radio Button
• Resimler
• Animasyonlar
• Menü ve sayfa geçişleri

gibi farklı bileşenlerden yararlanabilirsiniz.

Hazırlanan HMI projesi ekranın dahili belleğine aktarılır. Mikrodenetleyici ise ekranla UART üzerinden haberleşerek gerekli verileri gönderir veya kullanıcı etkileşimlerini okuyabilir.

Arduino ve ESP32 HMI Projeleri

Nextion NX3224K028, Arduino ve ESP32 tabanlı projelere dokunmatik kullanıcı arayüzü eklemek için oldukça kullanışlıdır.

Örneğin bir ESP32 projesinde;

Sensörler → ESP32 → Nextion ekran

yapısıyla sıcaklık, nem, basınç veya diğer sensör verileri ekranda gösterilebilir.

Bunun yanında ekran üzerinden;

• Motor kontrolü
• Servo kontrolü
• Robot hareketleri
• Röle kontrolü
• Sistem ayarları
• Kullanıcı seçenekleri
• IoT cihaz kontrolü

gerçekleştirilebilir.

Bu yapı sayesinde mikrodenetleyici üzerinde karmaşık grafik arayüz kodları oluşturmak yerine, kullanıcı arayüzünü Nextion tarafında hazırlamak mümkün olur.

Micro SD Kart Desteği

NX3224K028 üzerinde Micro SD kart desteği bulunur. FAT32 formatındaki Micro SD kartlarla proje aktarımı ve ilgili işlemler gerçekleştirilebilir.

Bu özellik özellikle HMI projesinin güncellenmesi veya farklı projelerin ekran üzerine aktarılması gereken uygulamalarda kolaylık sağlar.

Kullanım Alanları

Nextion NX3224K028, geniş bir kullanım alanına sahiptir:

• Arduino HMI projeleri
• ESP32 HMI projeleri
• Raspberry Pi uygulamaları
• Robotik sistemler
• Endüstriyel otomasyon
• Makine kontrol panelleri
• IoT projeleri
• Akıllı ev sistemleri
• Sensör ve ölçüm cihazları
• Motor kontrol uygulamaları
• CNC sistemleri
• Veri izleme cihazları
• Eğitim ve STEM projeleri
• Elektronik prototipleme

Teknik Özellikler

Teknik özellikler ürün verileriyle kontrol edilmiştir.

Neden Nextion NX3224K028?

NX3224K028, küçük boyutlu bir cihaza yalnızca ekran değil, aynı zamanda gelişmiş bir kullanıcı arayüzü kazandırmak isteyen projeler için güçlü bir alternatiftir.

2.8 inç 320 × 240 ekran, rezistif dokunmatik panel, 16 MB Flash, 8 GPIO, RTC, EEPROM ve UART haberleşme özelliklerini kompakt bir HMI çözümünde bir araya getirir.

Özellikle Arduino, ESP32, robotik, otomasyon ve IoT projelerinde dokunmatik kontrol, veri görüntüleme ve kullanıcı ayarlarının yönetilmesi için kullanılabilir.

Paket İçeriği

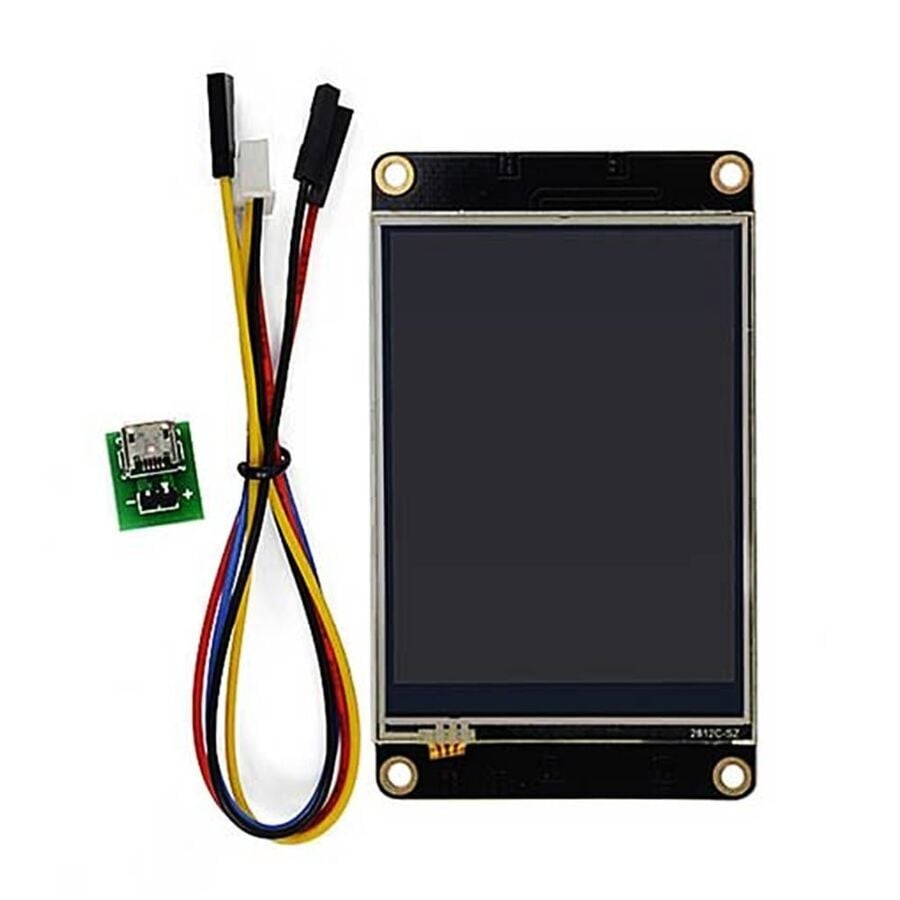

• 1 × Nextion NX3224K028 2.8" Enhanced HMI TFT LCD Rezistif Dokunmatik Ekran
• 1 × 4 Pin bağlantı kablosu
• 1 × Güç kaynağı test kartı
