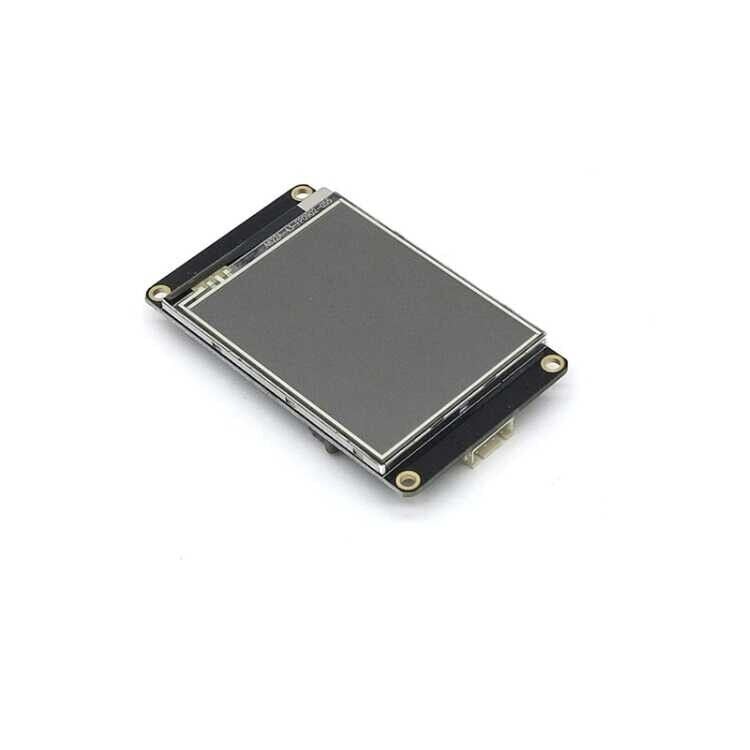

Nextion NX3224K028 2.8 İnç Enhanced HMI TFT LCD Dokunmatik Ekran

Nextion NX3224K028, 2.8 inç boyutunda ve 320 × 240 piksel çözünürlüğe sahip Enhanced Series HMI TFT LCD dokunmatik ekran modülüdür. Kompakt boyutu ve gelişmiş donanım özellikleri sayesinde Arduino, ESP32, Raspberry Pi ve farklı mikrodenetleyici tabanlı projelerde dokunmatik kullanıcı arayüzü oluşturmak için kullanılabilir.

Nextion HMI ekranların en önemli avantajı, grafik arayüzün büyük bölümünün ekran tarafından yönetilmesidir. Mikrodenetleyici ile ekran arasındaki iletişim TTL UART seri haberleşme üzerinden gerçekleştirilir. Bu sayede Arduino veya ESP32 gibi kontrol kartlarında ekran grafiklerini oluşturmak için karmaşık yazılımlar geliştirmeye gerek kalmadan profesyonel kullanıcı arayüzleri hazırlanabilir.

Enhanced Series ile Daha Fazla Kontrol

NX3224K028, Nextion'ın Enhanced Series ailesinde yer alan gelişmiş bir HMI ekranıdır.

Standart modellerden farklı olarak dahili RTC (Gerçek Zamanlı Saat), 8 GPIO, PWM, EEPROM ve daha gelişmiş donanım özellikleri sunar.

Bu özellikler sayesinde ekran; yalnızca bilgileri görüntüleyen bir panel olarak değil, aynı zamanda bağlı elektronik sistemin kontrol edilmesine yardımcı olan gelişmiş bir kullanıcı arayüzü olarak kullanılabilir.

Nextion Editor ile Kolay Arayüz Tasarımı

Nextion NX3224K028, Nextion Editor yazılımı kullanılarak programlanabilir.

Bilgisayar üzerinde hazırlayabileceğiniz HMI arayüzüne;

• Butonlar

• Metin alanları

• Sayısal göstergeler

• Slider

• Progress bar

• Gauge

• Grafikler

• Timer

• Checkbox

• Radio button

• Resimler

• QR kodlar

gibi farklı bileşenler ekleyebilirsiniz.

Hazırladığınız arayüzü ekranın dahili belleğine aktarabilir ve mikrodenetleyiciniz ile UART üzerinden haberleştirerek ekran üzerindeki değerleri ve kontrolleri projenize göre yönetebilirsiniz.

Öne Çıkan Özellikler

• 2.8 inç TFT LCD ekran

• 320 × 240 piksel çözünürlük

• 65.536 renk / 16-bit renk

• Rezistif dokunmatik panel

• 16 MB Flash hafıza

• 3584 Byte SRAM

• 1024 Byte EEPROM

• 48 MHz MCU

• 8 adet GPIO

• PWM desteği

• Dahili RTC

• TTL UART seri haberleşme

• Micro SD kart desteği

• Ayarlanabilir ekran parlaklığı

• 5V DC besleme

• Nextion Editor desteği

Kullanım Alanları

Kompakt boyutu sayesinde Nextion NX3224K028, küçük alanlarda dokunmatik HMI arayüzüne ihtiyaç duyulan projeler için oldukça kullanışlıdır.

Başlıca kullanım alanları:

• Arduino projeleri

• ESP32 projeleri

• Raspberry Pi projeleri

• Robotik uygulamalar

• Robot kontrol panelleri

• Endüstriyel otomasyon

• Makine kontrol sistemleri

• CNC projeleri

• IoT uygulamaları

• Akıllı ev sistemleri

• Ölçüm cihazları

• Veri izleme sistemleri

• Zaman kontrollü sistemler

• 3D yazıcı projeleri

• Eğitim ve STEM projeleri

• Elektronik prototipleme

Teknik Özellikler

Kompakt Tasarım, Gelişmiş HMI Özellikleri

2.8 inçlik ekran boyutu, özellikle cihaz üzerinde sınırlı montaj alanı bulunan projelerde önemli avantaj sağlar. 320 × 240 çözünürlük, küçük bir kontrol panelinde buton, gösterge, metin ve grafik bileşenlerinin kullanılmasına olanak tanır.

Dahili RTC sayesinde saat ve tarih bilgisi gerektiren uygulamalar geliştirilebilir. 8 GPIO ve PWM desteği ise uygun projelerde harici donanımların kontrol edilmesini mümkün kılar.

Nextion NX3224K028 Neden Tercih Edilmeli?

Klasik TFT LCD ekranlarda dokunmatik işlemler ve grafik arayüzün mikrodenetleyici tarafından yönetilmesi gerekebilir. Nextion HMI yaklaşımında ise arayüzün önemli bölümü ekran üzerinde çalışır.

Bu sayede özellikle Arduino ve ESP32 projelerinde daha kolay geliştirilebilen, düzenli ve profesyonel görünümlü dokunmatik kullanıcı arayüzleri oluşturabilirsiniz.

Nextion NX3224K028, küçük boyutlu ancak gelişmiş özelliklere sahip bir HMI dokunmatik ekran arayan robotik, otomasyon, IoT ve elektronik proje geliştiricileri için güçlü bir seçenektir.

Paket İçeriği

• 1 × Nextion NX3224K028 2.8" Enhanced HMI TFT LCD Dokunmatik Ekran
