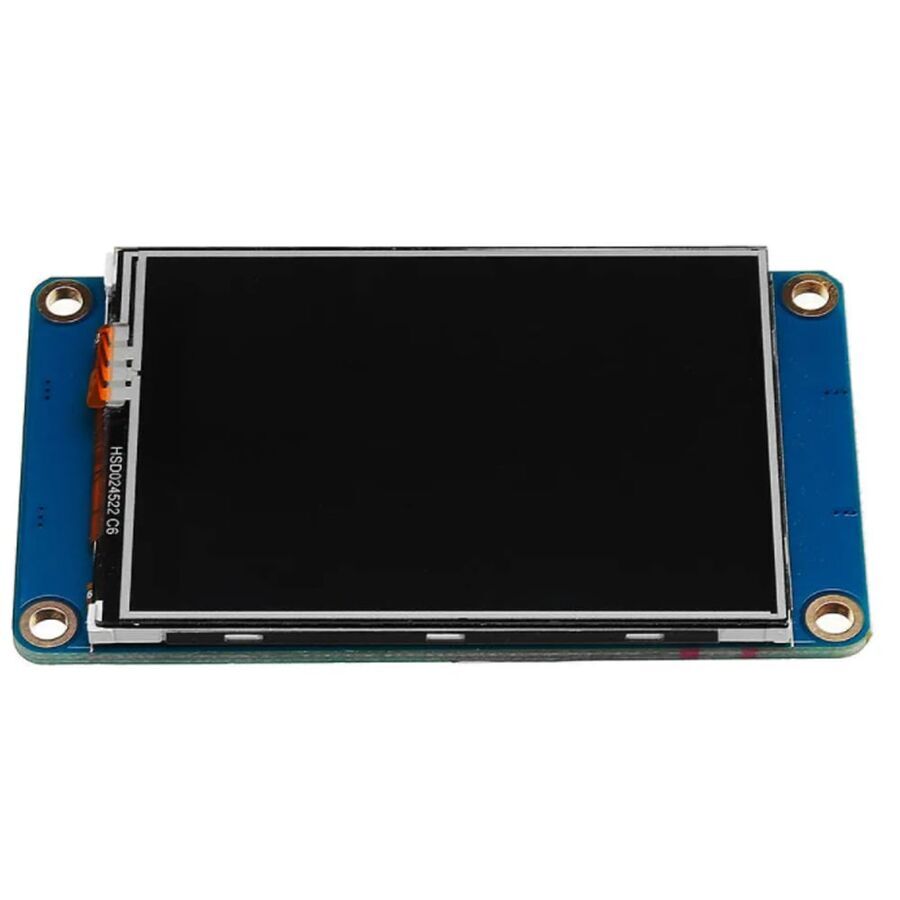

Nextion NX3224T024 2.4 İnç HMI Dokunmatik TFT LCD Ekran – 4 MB

Nextion NX3224T024, 2.4 inç boyutunda 320 × 240 piksel çözünürlüklü rezistif dokunmatik TFT LCD ekran ve dahili HMI işlemcisini tek bir kompakt çözümde bir araya getirir. 4 MB Flash hafızası sayesinde grafik arayüzlerin, görsellerin ve kullanıcı arayüzü bileşenlerinin ekran üzerinde saklanmasına olanak tanır.

Küçük boyutlu elektronik cihazlara dokunmatik ve grafik tabanlı bir kullanıcı arayüzü eklemek isteyenler için tasarlanan bu Nextion HMI ekran; Arduino, ESP32, Raspberry Pi ve UART seri haberleşme destekleyen mikrodenetleyici sistemleriyle kullanılabilir.

Nextion'ın en önemli avantajlarından biri, ekran arayüzünün önemli bölümünün ekranın kendi işlemcisi tarafından yönetilmesidir. Böylece mikrodenetleyicinin grafik çizimiyle uğraşması yerine, ekranla seri haberleşme üzerinden veri alışverişi yaparak projenin kontrol kısmına odaklanması mümkün olur.

2.4 İnç Kompakt Dokunmatik HMI Ekran

320 × 240 piksel çözünürlüklü 2.4 inç TFT LCD ekran, küçük cihazlarda kullanışlı bir görüntüleme alanı sunar.

Ekran üzerinde menüler, butonlar, metinler, göstergeler ve grafik bileşenleri oluşturularak projeye özel bir kontrol paneli hazırlanabilir.

Ürünün 4 telli rezistif dokunmatik paneli, kullanıcının ekrandaki buton ve diğer etkileşimli alanları kontrol etmesine olanak sağlar.

Bu yapı özellikle fiziksel buton sayısını azaltmak veya kompakt bir cihaza görsel bir kullanıcı arayüzü kazandırmak isteyen projelerde avantaj sağlar.

Nextion Editor ile Kolay Arayüz Tasarımı

NX3224T024 için HMI arayüzü Nextion Editor yazılımı üzerinden hazırlanabilir.

Arayüzünüzü bilgisayar üzerinde tasarlayarak ekranınıza farklı bileşenler ekleyebilirsiniz:

• Dokunmatik butonlar
• Metin alanları
• Sayısal göstergeler
• Slider
• Progress Bar
• Gauge
• Grafikler
• Timer
• Resimler
• Menü ve sayfa geçişleri

Bu yaklaşım, klasik TFT ekranlarda olduğu gibi grafik arayüzün tamamını mikrodenetleyici üzerinde kodlama ihtiyacını azaltır.

Hazırlanan proje ekranın dahili Flash belleğine aktarılır. Daha sonra mikrodenetleyici ile ekran arasında UART TTL seri haberleşme kullanılarak veri alışverişi yapılabilir.

Arduino ve ESP32 ile Kullanım

Nextion NX3224T024, özellikle Arduino HMI ve ESP32 HMI uygulamalarında kullanılabilecek kompakt bir çözümdür.

Örneğin bir elektronik projede ekran üzerinden:

• Sıcaklık ve nem değerleri gösterilebilir.
• Sensör verileri takip edilebilir.
• Motor veya servo kontrol edilebilir.
• Robot için dokunmatik kontrol paneli hazırlanabilir.
• Kullanıcı ayarları değiştirilebilir.
• Menü ve konfigürasyon ekranları oluşturulabilir.
• Sistem durumu görüntülenebilir.
• IoT cihazları kontrol edilebilir.

Mikrodenetleyici ekranla yalnızca gerekli verileri paylaşırken grafik arayüzün yönetimi Nextion tarafında gerçekleştirilebilir.

4 MB Dahili Flash Hafıza

NX3224T024 üzerinde 4 MB Flash hafıza bulunur. Bu alan HMI projesinde kullanılan grafik içeriklerinin, görsellerin, yazı tiplerinin ve arayüz bileşenlerinin saklanmasında kullanılır.

Üründe ayrıca 2 KB RAM bulunur. Bu donanım yapısı, 2.4 inçlik kompakt bir HMI uygulaması için ekranın kendi üzerinde arayüz işlemlerini gerçekleştirmesine olanak sağlar.

UART Seri Haberleşme

Nextion ekran ile mikrodenetleyici arasındaki iletişim TTL UART seri bağlantı üzerinden gerçekleştirilir.

4 pinli bağlantı yapısı sayesinde uygun bir mikrodenetleyici veya USB-TTL dönüştürücü ile ekranla haberleşme kurulabilir.

Bu yapı sayesinde Arduino veya ESP32;

sensör verilerini → Nextion ekrana gönderebilir

ve aynı zamanda

ekrandaki dokunmatik işlemleri → mikrodenetleyiciye aktarabilir.

Böylece iki yönlü çalışan bir kullanıcı arayüzü oluşturulabilir.

Micro SD Kart Desteği

Ekran üzerinde bulunan Micro SD kart yuvası, özellikle firmware güncellemeleri ve proje aktarım işlemlerinde kullanılabilir.

Bu özellik, ekranı bilgisayara sürekli bağlamadan proje güncelleme süreçlerinde kolaylık sağlayabilir.

Kullanım Alanları

Nextion NX3224T024, küçük ve orta ölçekli elektronik projelerde farklı amaçlarla değerlendirilebilir:

• Arduino projeleri
• ESP32 projeleri
• Raspberry Pi uygulamaları
• Robotik sistemler
• IoT projeleri
• Sensör ve ölçüm cihazları
• Akıllı ev uygulamaları
• Motor kontrol sistemleri
• Küçük otomasyon panelleri
• Veri izleme sistemleri
• Eğitim ve STEM projeleri
• Elektronik prototipleme
• Gömülü sistem projeleri

Teknik Özellikler

Teknik değerler ürünün güncel teknik bilgilerinden kontrol edilmiştir.

Neden Nextion NX3224T024?

Küçük bir elektronik projeye dokunmatik, grafik tabanlı ve programlanabilir bir kullanıcı arayüzü eklemek istiyorsanız NX3224T024 pratik bir çözüm sunar.

2.4 inç ekran, 320 × 240 çözünürlük, rezistif dokunmatik panel, 4 MB Flash hafıza ve UART haberleşme özelliklerini kompakt bir HMI modülünde bir araya getirir.

Özellikle Arduino, ESP32, robotik, IoT ve elektronik prototipleme projelerinde sensör verilerini göstermek, cihaz ayarlarını değiştirmek veya dokunmatik bir kontrol paneli oluşturmak için kullanılabilir.

Paket İçeriği

• 1 × Nextion NX3224T024 2.4" HMI TFT LCD Rezistif Dokunmatik Ekran

Not: Ürünün besleme ve UART bağlantıları yapılırken teknik dokümantasyonda belirtilen pin yapısı ve çalışma gerilimlerine uyulmalıdır.
