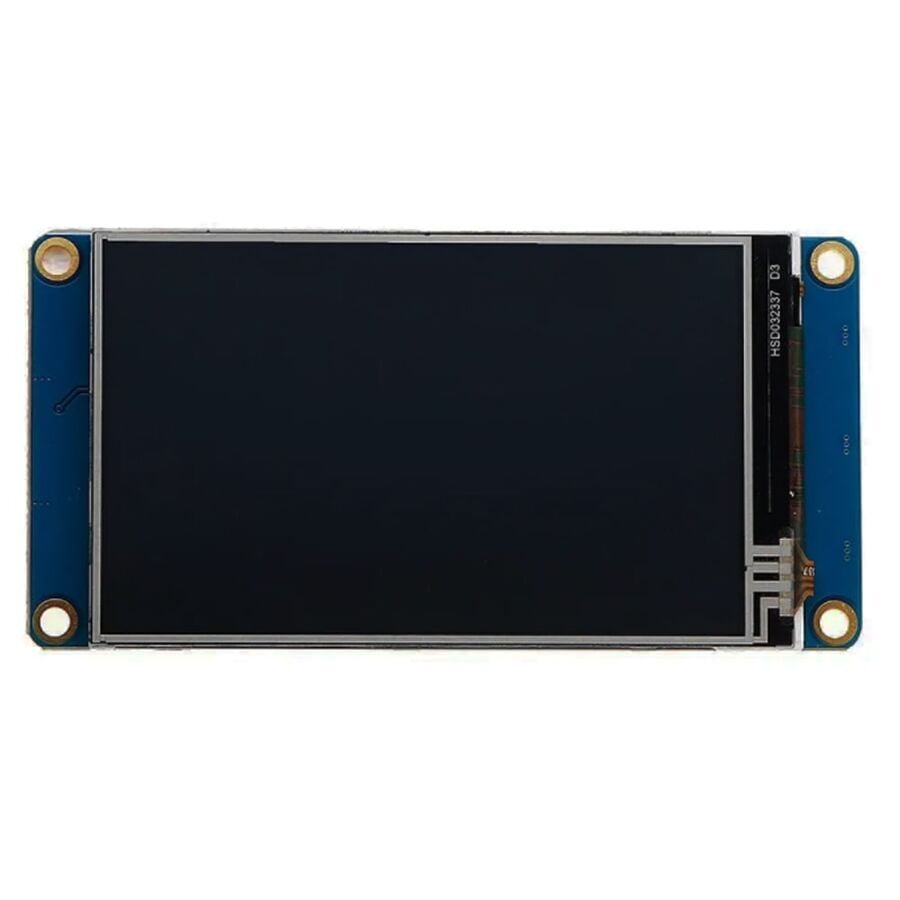

Nextion NX4024T032 3.2 İnç HMI Rezistif Dokunmatik TFT LCD Ekran 4MB
Nextion NX4024T032 3.2 İnç HMI Rezistif Dokunmatik TFT LCD Ekran 4MB
Nextion NX4024T032, 3.2 inç boyutunda, 480 × 240 piksel çözünürlüğe sahip rezistif dokunmatik TFT LCD HMI ekran modülüdür. Dahili işlemcisi ve 4 MB Flash hafızası sayesinde elektronik projelere yalnızca bir görüntüleme ekranı değil, aynı zamanda grafik tabanlı bir kullanıcı arayüzü kazandırır.
Kompakt boyutu sayesinde Arduino, ESP32, Raspberry Pi ve farklı mikrodenetleyici projelerinde kullanılabilen Nextion NX4024T032; robotik sistemlerden sensör uygulamalarına, IoT projelerinden özel kontrol panellerine kadar geniş bir kullanım alanına sahiptir.
Nextion HMI yapısının önemli avantajı, grafik arayüzün büyük bölümünün ekran üzerinde çalıştırılabilmesidir. Mikrodenetleyici ile ekran arasındaki iletişim UART seri haberleşme üzerinden gerçekleştirilir. Böylece kontrol kartının ekran grafikleriyle uğraşmak yerine asıl uygulama görevlerine odaklanması mümkün olur.
3.2 İnç 480 × 240 HMI Ekran
3.2 inç TFT LCD ekran, 480 × 240 piksel çözünürlük sunar. Bu çözünürlük, kompakt bir ekran üzerinde metinlerin, ikonların, göstergelerin ve grafik kullanıcı arayüzlerinin rahat şekilde kullanılmasına olanak sağlar.
Ekranın 4 telli rezistif dokunmatik paneli, kullanıcı tarafından yapılan dokunma işlemlerini algılar.
Bu sayede projenizde fiziksel butonların yerine;
- Dokunmatik kontrol butonları
- Menü seçenekleri
- Ayar ekranları
- Değer değiştirme alanları
- Slider kontrolleri
- Grafik göstergeler
kullanabilirsiniz.
Nextion HMI ile Kolay Kullanıcı Arayüzü
NX4024T032'nin en önemli avantajlarından biri, HMI arayüzünün Nextion Editor üzerinden görsel olarak hazırlanabilmesidir.
Bilgisayar üzerinde tasarladığınız ekranlara farklı grafik ve kontrol elemanları ekleyebilirsiniz.
Örneğin;
- Butonlar
- Metin alanları
- Sayısal göstergeler
- Progress Bar
- Slider
- Gauge
- Grafikler
- Timer
- Resimler
- Menü ekranları
- Sayfa geçişleri
kullanarak projenize özel bir dokunmatik kontrol paneli oluşturabilirsiniz.
Hazırlanan HMI projesi ekranın dahili Flash belleğine aktarılır. Mikrodenetleyici ile ekran arasında ise TTL UART seri haberleşme kullanılır.
4 MB Flash Hafıza
Üründe bulunan 4 MB Flash hafıza, HMI projesinde kullanılacak grafiklerin, görsellerin, yazı tiplerinin ve diğer arayüz bileşenlerinin saklanmasına olanak sağlar.
Bu yapı, özellikle grafik ağırlıklı kullanıcı arayüzlerinde mikrodenetleyicinin hafıza ve işlem yükünün azaltılmasına yardımcı olur.
Üründe ayrıca 2 KB RAM bulunur.
Arduino ve ESP32 ile Kullanım
Nextion NX4024T032, Arduino ve ESP32 HMI projeleri için kullanılabilecek pratik bir çözümdür.
Örneğin bir ESP32 tabanlı sistemde sensörlerden alınan veriler ekranda görüntülenirken kullanıcı dokunmatik ekran üzerinden sisteme komut gönderebilir.
Bu yapı ile;
- Sıcaklık ve nem değerleri gösterilebilir.
- Sensör verileri takip edilebilir.
- Motorlar kontrol edilebilir.
- Servo konumu değiştirilebilir.
- Robot hareketleri yönetilebilir.
- Röleler kontrol edilebilir.
- Sistem ayarları değiştirilebilir.
- IoT cihazları için dokunmatik panel oluşturulabilir.
Böylece elektronik projenize daha anlaşılır ve kullanımı kolay bir grafik arayüz ekleyebilirsiniz.
4 Pin TTL Seri Haberleşme
Nextion ekran ile mikrodenetleyici arasındaki iletişim 4 pinli TTL seri bağlantı üzerinden gerçekleştirilir.
UART haberleşme yapısı sayesinde ekranı uygun bir Arduino, ESP32 veya farklı mikrodenetleyiciye bağlayarak iki yönlü veri alışverişi gerçekleştirebilirsiniz.
Örneğin:
Mikrodenetleyici → Nextion: Sensör değerlerini gönderir.
Nextion → Mikrodenetleyici: Kullanıcının dokunmatik ekrandaki komutlarını gönderir.
Bu yapı, özellikle kontrol ve izleme uygulamalarında kullanışlıdır.
Micro SD Kart Desteği
NX4024T032 üzerinde Micro SD kart desteği bulunur.
Micro SD kart, özellikle ekran yazılımının güncellenmesi ve HMI projelerinin aktarılması gibi işlemlerde kullanılabilir.
Bu özellik, geliştirme sürecinde ekran üzerinde farklı projelerin denenmesini ve güncellenmesini kolaylaştırabilir.
Kullanım Alanları
Nextion NX4024T032 3.2 İnç HMI ekran farklı elektronik ve otomasyon projelerinde değerlendirilebilir:
- Arduino projeleri
- ESP32 projeleri
- Raspberry Pi uygulamaları
- Robotik projeler
- IoT sistemleri
- Akıllı ev uygulamaları
- Sensör ve ölçüm cihazları
- Motor kontrol sistemleri
- Otomasyon panelleri
- Veri izleme cihazları
- Robot kontrol panelleri
- Eğitim ve STEM projeleri
- Elektronik prototipleme
- Gömülü sistem projeleri
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Nextion |
| Model | NX4024T032 |
| Ekran Boyutu | 3.2 İnç |
| Ekran Tipi | TFT LCD |
| Çözünürlük | 480 × 240 Piksel |
| Dokunmatik | 4 Telli Rezistif |
| Renk | 65K RGB |
| Flash Hafıza | 4 MB |
| RAM | 2 KB |
| Haberleşme | TTL UART |
| Bağlantı | 4 Pin |
| Micro SD | Var |
| Görüntüleme Alanı | 69.60 × 41.76 mm |
| Parlaklık | 0–230 nit, ayarlanabilir |
| Besleme | 5V DC |
| Tipik Akım | 85 mA |
Teknik özellikler ürün bilgilerinden kontrol edilmiştir.
Neden Nextion NX4024T032?
3.2 inçlik ekran boyutu, küçük 2.4–2.8 inç ekranlardan daha geniş bir kullanıcı arayüzü sunarken cihazın gereksiz şekilde büyümesini de önler.
480 × 240 çözünürlük, rezistif dokunmatik panel, 4 MB Flash hafıza ve UART seri haberleşme özellikleri sayesinde sensör verilerini görüntülemek, cihaz ayarlarını değiştirmek veya elektronik sisteminizi dokunmatik olarak kontrol etmek için kullanılabilir.
Özellikle Arduino, ESP32, robotik, IoT ve otomasyon projelerinde kompakt ve programlanabilir bir HMI ekran arayan geliştiriciler için uygun bir seçenektir.
Paket İçeriği
- 1 × Nextion NX4024T032 3.2" HMI TFT LCD Rezistif Dokunmatik Ekran
