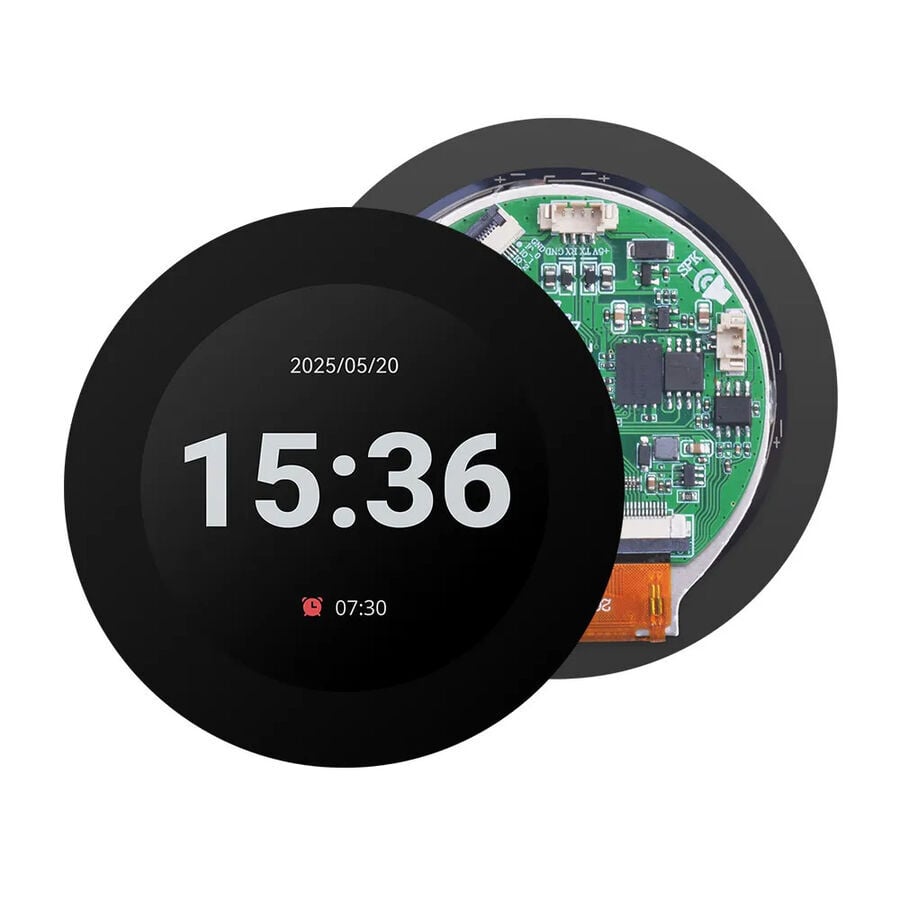

Nextion NX4848E021-011C 2.1 İnç Edge HMI 480x480 Kapasitif Dokunmatik TFT LCD Ekran

Nextion NX4848E021-011C, yalnızca 2.1 inçlik kompakt boyutuna odaklanıldığında küçük görünen ancak gelişmiş HMI özellikleriyle çok daha fazlasını sunan bir Edge Series dokunmatik ekran çözümüdür. Kare 480 × 480 piksel çözünürlüğü, kapasitif dokunmatik paneli ve yalnızca yaklaşık 5 mm kalınlığındaki ince tasarımı, özellikle sınırlı montaj alanına sahip elektronik projeler için önemli avantaj sağlar.

Klasik LCD ekranlardan farklı olarak Nextion HMI mimarisinde kullanıcı arayüzünün önemli bir bölümü ekranın kendi donanımı üzerinde çalıştırılır. Bu sayede Arduino, ESP32, Raspberry Pi ve diğer mikrodenetleyici tabanlı sistemlere gelişmiş grafik arayüzler eklemek daha kolay hale gelir.

Kompakt Boyutta 480 × 480 Piksel Çözünürlük

NX4848E021-011C, 2.1 inç kare TFT LCD ekran üzerinde 480 × 480 piksel çözünürlük sunar.

Kare ekran formatı, özellikle klasik 16:9 veya 4:3 ekran oranlarının uygun olmadığı özel cihaz tasarımlarında farklı bir kullanım alanı oluşturur. Küçük fiziksel boyuta rağmen yüksek piksel yoğunluğu sayesinde metinler, ikonlar, göstergeler ve grafik arayüz elemanları daha detaylı şekilde görüntülenebilir.

Bu özellik, ürünü kompakt kontrol panelleri, taşınabilir cihazlar, robotik projeler ve özel elektronik tasarımlar için ilgi çekici hale getirir.

Kapasitif Dokunmatik Ekran

Nextion NX4848E021-011C, kapasitif dokunmatik panel kullanır.

Dokunmatik ekran üzerinden menüler arasında geçiş yapabilir, butonları kullanabilir, değerleri değiştirebilir ve hazırladığınız HMI arayüzündeki farklı kontrol elemanlarıyla etkileşim kurabilirsiniz.

Kapasitif panel, özellikle modern görünümlü ve kullanıcı etkileşiminin yoğun olduğu elektronik cihazlarda avantaj sağlar.

Nextion Edge Series ile İnce ve Modern Tasarım

Bu modelin en belirgin özelliklerinden biri Edge Series tasarımıdır.

Yaklaşık 5.07 mm kalınlığa sahip ekran, cihaz içerisinde sınırlı alan bulunan uygulamalarda klasik kasalı HMI ekranlara göre daha esnek bir çözüm sunar.

Yaklaşık 74.6 × 74.6 mm toplam boyutu ve 33 gram civarındaki ağırlığı sayesinde taşınabilir veya kompakt elektronik ürünlere kolayca entegre edilebilir.

Bu nedenle NX4848E021-011C;

• Küçük robotlar
• Taşınabilir cihazlar
• IoT ürünleri
• Akıllı cihazlar
• Özel elektronik projeler
• Kompakt kontrol panelleri

gibi alanlarda değerlendirilebilir.

Nextion Editor ile Grafik Arayüz Tasarlayın

Nextion ekranların en önemli avantajlarından biri, kullanıcı arayüzünün Nextion Editor üzerinden hazırlanabilmesidir.

Arayüzünüzü sıfırdan grafik kodlarıyla oluşturmak yerine bilgisayar üzerinde görsel olarak tasarlayabilirsiniz.

Projeye;

• Dokunmatik butonlar
• Metin alanları
• Sayısal göstergeler
• Slider kontrolleri
• Progress bar
• Gauge göstergeleri
• Grafikler
• Timer
• Resimler
• Animasyonlar
• Sayfa geçişleri

ekleyebilirsiniz.

Hazırlanan HMI projesi ekranın hafızasına aktarılır. Arduino veya ESP32 gibi kontrol kartları ise ekranla UART seri haberleşme üzerinden iletişim kurarak sensör değerlerini gönderebilir veya kullanıcı tarafından yapılan dokunmatik işlemleri okuyabilir.

Arduino ve ESP32 Projelerinde Nextion HMI

NX4848E021-011C, özellikle Arduino HMI ve ESP32 HMI projelerinde kullanışlı bir çözümdür.

Örneğin bir ESP32 tabanlı cihazda;

Sensör → ESP32 → Nextion ekran

yapısı kullanılarak sensörlerden alınan veriler grafiksel bir kullanıcı arayüzünde gösterilebilir.

Benzer şekilde ekran üzerinden verilen bir komut ESP32'ye aktarılıp;

• Motor çalıştırılabilir
• Servo konumu değiştirilebilir
• Röle kontrol edilebilir
• Robot hareket ettirilebilir
• Sistem ayarları değiştirilebilir
• IoT cihazları yönetilebilir

Bu yapı sayesinde küçük bir mikrodenetleyici projesine profesyonel görünümlü bir dokunmatik kontrol paneli eklemek mümkün olur.

Gelişmiş Donanım Özellikleri

Kompakt boyutuna rağmen NX4848E021-011C, yalnızca görüntüleme amacıyla kullanılan basit bir LCD modülü değildir.

Üründe 8 adet GPIO, PWM desteği, dahili RTC, EEPROM ve geniş Flash hafıza gibi özellikler bulunur.

Dahili RTC, saat ve tarih bilgisinin gerekli olduğu projelerde kullanılabilirken GPIO pinleri uygun uygulamalarda harici elektronik bileşenlerle etkileşim kurulmasına yardımcı olur.

Bu nedenle ekran; yalnızca veri göstermek yerine projenin kullanıcı arayüzü ve bazı kontrol işlevleri için de kullanılabilir.

Multimedya ve Gelişmiş Arayüz Desteği

Edge Series, standart HMI ekranlardan daha gelişmiş grafik ve multimedya özellikleri sunar.

NX4848E021-011C ile uygun projelerde;

• Animasyonlar
• Video içerikleri
• Ses dosyaları
• Grafikler
• Görsel geçiş efektleri
• Dinamik kullanıcı arayüzleri

kullanılabilir.

Bu özellikler özellikle klasik sensör değerlerini göstermekten daha fazlasını yapmak isteyen geliştiriciler için avantaj sağlar.

Kullanım Alanları

Nextion NX4848E021-011C 2.1 İnç Edge HMI ekran aşağıdaki projelerde kullanılabilir:

• Arduino projeleri
• ESP32 projeleri
• Raspberry Pi projeleri
• Robotik uygulamalar
• IoT cihazları
• Akıllı ev projeleri
• Taşınabilir elektronik cihazlar
• Kompakt kontrol panelleri
• Sensör ve veri izleme sistemleri
• Motor kontrol projeleri
• Eğitim ve STEM uygulamaları
• Özel elektronik cihaz tasarımları
• Gömülü sistem projeleri
• Prototipleme çalışmaları

Teknik Özellikler

Neden Nextion NX4848E021-011C?

Eğer projenizde küçük boyutlu ancak sıradan bir LCD'den daha gelişmiş bir dokunmatik kullanıcı arayüzüne ihtiyaç duyuyorsanız, NX4848E021-011C güçlü bir seçenektir.

2.1 inç kare 480 × 480 ekran, kapasitif dokunmatik panel, ince Edge Series tasarımı, dahili RTC, GPIO, PWM ve gelişmiş grafik özellikleri tek bir HMI çözümünde bir araya gelir.

Özellikle Arduino, ESP32, robotik ve IoT projelerinde sınırlı alana profesyonel bir dokunmatik ekran eklemek isteyen geliştiriciler için tasarlanmıştır.

Paket İçeriği

• 1 × Nextion NX4848E021-011C 2.1" Edge Series HMI TFT LCD Kapasitif Dokunmatik Ekran

Not: Ürün 5V besleme ile çalışır. Seri haberleşme ve GPIO bağlantılarında ürünün teknik dokümantasyonunda belirtilen gerilim seviyelerine ve pin yapılandırmasına uyulmalıdır.
