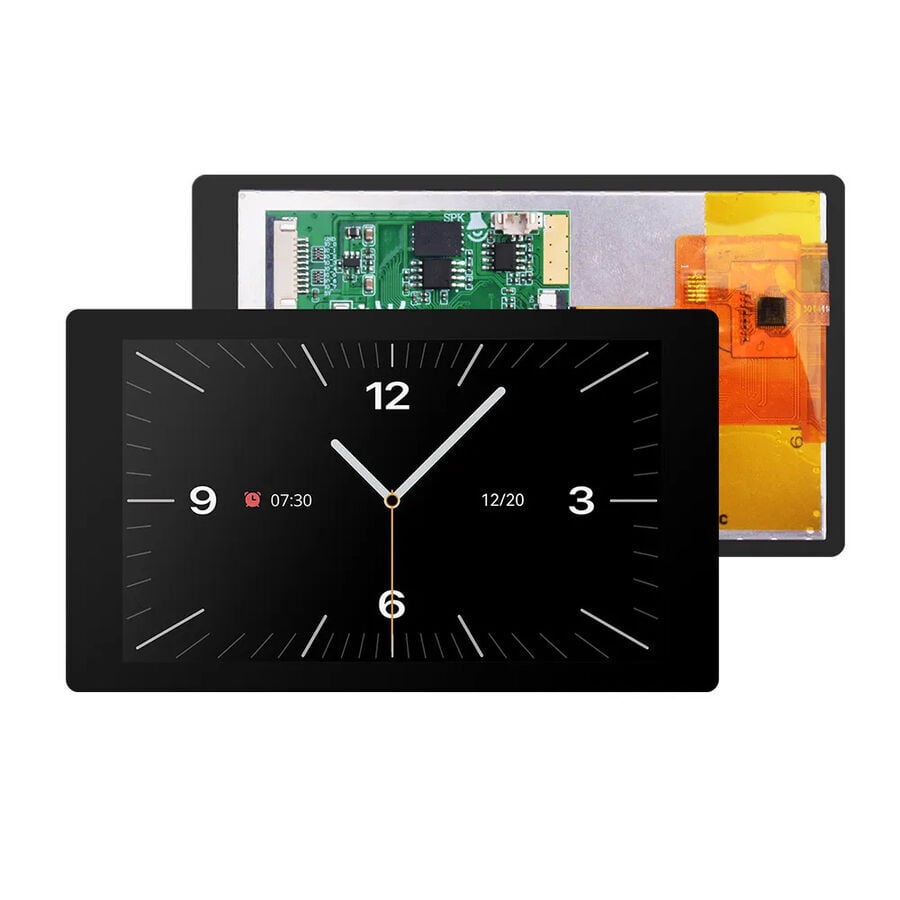

Nextion NX4880E043-011C 4.3 İnç Edge HMI 480x800 Kapasitif Dokunmatik TFT LCD Ekran

Nextion NX4880E043-011C, 4.3 inç boyutunda 480 × 800 piksel çözünürlüğe sahip kapasitif dokunmatik TFT LCD HMI ekran modelidir. Nextion Edge Series ailesinin ince tasarım anlayışını taşıyan ürün; gelişmiş grafik arayüz, dokunmatik kontrol ve seri haberleşme özelliklerini tek bir kompakt HMI çözümünde bir araya getirir.

Arduino, ESP32, Raspberry Pi ve farklı mikrodenetleyici tabanlı projelerde kullanılabilen NX4880E043-011C; robotik sistemlerden IoT cihazlarına, otomasyon panellerinden özel elektronik cihazlara kadar geniş bir kullanım alanına sahiptir.

Nextion HMI sisteminin önemli avantajlarından biri, grafik kullanıcı arayüzünün ekran üzerinde çalıştırılabilmesidir. Böylece mikrodenetleyici tarafında karmaşık grafik çizim işlemleriyle uğraşmadan, UART seri haberleşme üzerinden ekran ile veri alışverişi yapılabilir.

4.3 İnç 480 × 800 Piksel Dokunmatik Ekran

NX4880E043-011C, 4.3 inç TFT LCD panel ve 480 × 800 piksel çözünürlük sunar.

Yüksek çözünürlük, ekran üzerinde daha detaylı grafikler, metinler, ikonlar ve kontrol elemanları kullanılmasına olanak tanır. 4.3 inçlik ekran boyutu ise 2.4 veya 2.8 inç modellerin yetersiz kaldığı ancak 5 veya 7 inç ekranların fazla büyük olduğu projeler için dengeli bir seçenek oluşturur.

Ekranın kapasitif dokunmatik paneli, modern akıllı cihazlardaki dokunmatik kullanım deneyimine benzer şekilde kullanıcı etkileşimi sağlar.

İnce Edge Series Tasarımı

Bu modelin öne çıkan özelliklerinden biri Edge Series ince tasarımıdır.

Yaklaşık 5.06 mm kalınlığa sahip olan ekran, sınırlı montaj alanına sahip özel cihazlarda önemli avantaj sağlar. Yaklaşık 114.4 × 66.8 mm ölçülerindeki yapısı sayesinde cihaz tasarımına fazla hacim eklemeden geniş bir dokunmatik arayüz oluşturabilirsiniz.

Bu yapı özellikle kendi kasasını veya ön panelini tasarlayan geliştiriciler için kullanışlıdır.

Nextion Editor ile Grafik Arayüz Tasarlayın

NX4880E043-011C için kullanıcı arayüzü Nextion Editor üzerinden hazırlanabilir.

Arayüzünüzü bilgisayar üzerinde görsel olarak tasarlayarak farklı bileşenleri ekranınıza ekleyebilirsiniz.

Örneğin;

• Dokunmatik butonlar
• Metin alanları
• Sayısal göstergeler
• Slider
• Progress Bar
• Gauge
• Grafikler
• Timer
• Checkbox
• Radio Button
• Resimler
• Animasyonlar
• Menü ekranları
• Sayfa geçişleri

kullanılabilir.

Bu sayede klasik bir LCD ekrana kıyasla çok daha gelişmiş ve kullanıcı dostu bir grafik HMI arayüzü oluşturabilirsiniz.

Arduino ve ESP32 ile Kullanım

Nextion NX4880E043-011C, Arduino ve ESP32 HMI projeleri için oldukça uygun bir ekran çözümüdür.

Örneğin bir ESP32 tabanlı otomasyon sisteminde;

Sensörler → ESP32 → Nextion HMI

yapısıyla sıcaklık, nem, basınç veya diğer ölçüm değerleri ekranda gösterilebilir.

Bunun yanında dokunmatik ekran üzerinden;

• Motor çalıştırma
• Servo kontrolü
• Röle kontrolü
• Robot hareketleri
• Sistem ayarları
• Menü seçimi
• Kullanıcı komutları
• IoT cihaz kontrolü

gerçekleştirilebilir.

Ekran ile mikrodenetleyici arasındaki iletişim TTL UART seri haberleşme üzerinden yapılır.

120 MB Flash Hafıza

NX4880E043-011C, 120 MB'a kadar Flash hafızaya sahiptir.

Geniş Flash kapasitesi; daha fazla görsel, yazı tipi, grafik ve HMI arayüz içeriğinin projede kullanılmasına olanak tanır.

Ayrıca üründe 512 KB RAM ve 1024 Byte EEPROM bulunur. Bu donanım özellikleri, daha kapsamlı grafik arayüzler ve kullanıcı etkileşimi içeren projelerde avantaj sağlar.

8 GPIO ve Dahili RTC

Bu Nextion Edge modelinde 8 adet genişletilmiş GPIO bulunur.

GPIO pinleri uygun uygulamalarda giriş, çıkış ve bileşen olayları için kullanılabilir. Ayrıca IO4–IO7 pinleri PWM desteği sunar.

Üründe bulunan dahili RTC (Gerçek Zamanlı Saat) sayesinde saat ve tarih bilgisinin kullanıldığı uygulamalar doğrudan ekran üzerinde gerçekleştirilebilir.

Örneğin;

• Dijital saat
• Tarih göstergesi
• Zaman kontrollü sistemler
• Veri izleme cihazları
• Otomasyon panelleri

gibi uygulamalarda RTC özelliğinden yararlanılabilir.

Ses, Video ve Animasyon Desteği

Edge Series'in güçlü taraflarından biri de yalnızca statik grafiklerle sınırlı kalmamasıdır.

Uygun projelerde ses, video ve animasyon içerikleri kullanılarak daha gelişmiş kullanıcı arayüzleri oluşturulabilir.

Sayfa geçiş efektleri, hareketli grafikler, şeffaf bileşenler ve sürükleme gibi özellikler sayesinde özellikle ürün arayüzleri ve görsel kontrol panellerinde daha etkileyici bir kullanıcı deneyimi oluşturulabilir.

Kullanım Alanları

Nextion NX4880E043-011C 4.3 İnç Edge HMI ekran şu projelerde kullanılabilir:

• Arduino projeleri
• ESP32 projeleri
• Raspberry Pi uygulamaları
• Robotik sistemler
• IoT cihazları
• Akıllı ev sistemleri
• Endüstriyel otomasyon
• Makine kontrol panelleri
• Motor kontrol sistemleri
• Sensör ve ölçüm cihazları
• Veri izleme sistemleri
• CNC ve otomasyon projeleri
• Özel elektronik cihazlar
• Eğitim ve STEM projeleri
• Gömülü sistemler
• Prototipleme çalışmaları

Teknik Özellikler

Teknik özellikler ürünün güncel teknik verileri üzerinden kontrol edilmiştir.

Neden Nextion NX4880E043-011C?

4.3 inçlik ekran boyutu, kompakt cihaz tasarımı ile geniş ve rahat kullanılabilir bir HMI paneli arasında iyi bir denge sunar.

480 × 800 çözünürlük, kapasitif dokunmatik ekran, ince Edge tasarımı, 120 MB Flash, 8 GPIO, PWM ve RTC özelliklerinin bir arada bulunması ürünü yalnızca bir görüntüleme modülü olmaktan çıkararak gelişmiş bir HMI platformuna dönüştürür.

Özellikle Arduino, ESP32, robotik, IoT ve otomasyon projelerinde profesyonel görünümlü dokunmatik kullanıcı arayüzü oluşturmak isteyen geliştiriciler için güçlü bir seçenektir.

Paket İçeriği

• 1 × Nextion NX4880E043-011C 4.3" Edge Series HMI TFT LCD Kapasitif Dokunmatik Ekran
