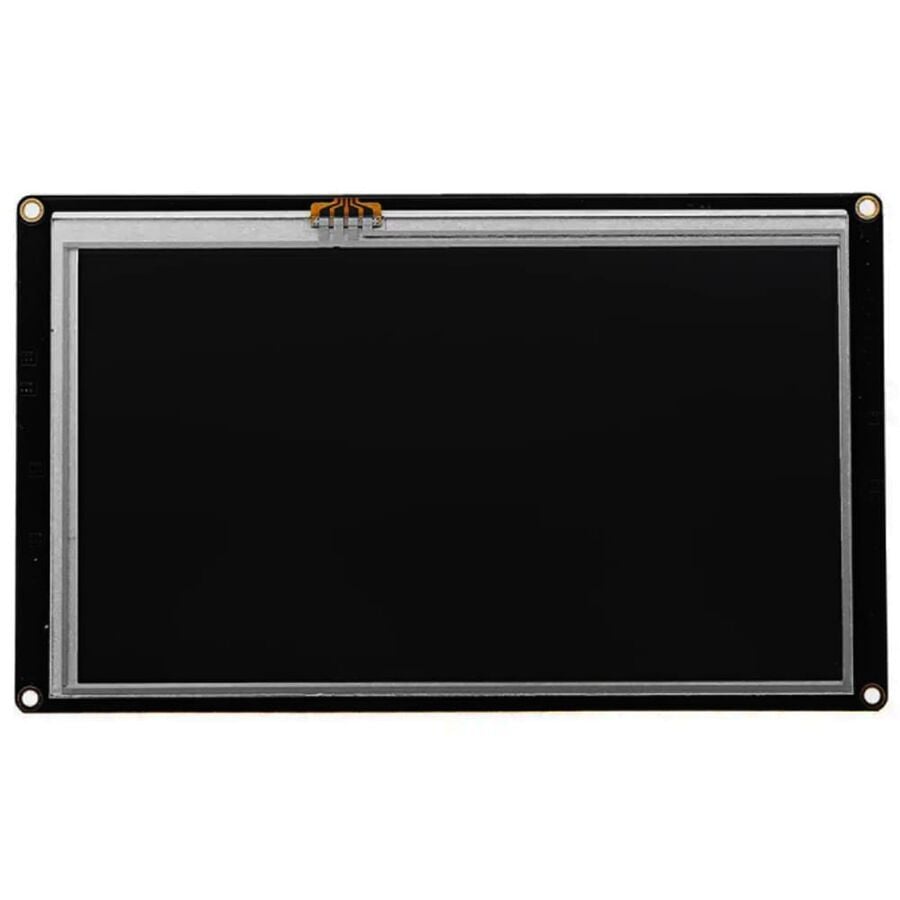

Nextion NX8048K070 7 İnç Enhanced HMI TFT LCD Rezistif Dokunmatik Ekran – 32 MB

Nextion NX8048K070, 7 inç geniş ekranı, 800 × 480 piksel çözünürlüğü, 32 MB Flash hafızası ve gelişmiş HMI özellikleriyle Arduino, ESP32, Raspberry Pi ve mikrodenetleyici tabanlı projelerde profesyonel dokunmatik kullanıcı arayüzleri oluşturmak için tasarlanmış Nextion Enhanced Series HMI ekran modülüdür.

K serisi olarak da bilinen Nextion Enhanced Series, standart Nextion modellerine kıyasla daha gelişmiş donanım özellikleri sunar. NX8048K070 modelinde 8 adet GPIO, dahili RTC, EEPROM, 32 MB Flash hafıza ve Micro SD desteği bulunur.

Bu özellikleri sayesinde yalnızca bir ekran olarak değil, projenizin kullanıcı arayüzünü ve bazı kontrol fonksiyonlarını yöneten gelişmiş bir HMI çözümü olarak kullanılabilir.

7 İnç Geniş Ekran ile Profesyonel Kontrol Panelleri

800 × 480 piksel çözünürlüğe sahip 7 inç TFT LCD ekran, kontrol panelinde daha fazla bilgi ve kontrol elemanının aynı anda görüntülenmesine olanak sağlar.

65K renk desteği sayesinde grafikler, göstergeler, butonlar ve menüler daha anlaşılır bir şekilde tasarlanabilir.

Ekranda bulunan 4 telli rezistif dokunmatik panel, kullanıcıların menüler arasında geçiş yapmasına, değerleri değiştirmesine ve bağlı sistemin farklı fonksiyonlarını kontrol etmesine olanak tanır.

32 MB Flash Hafıza

NX8048K070, 32 MB dahili Flash hafızaya sahiptir. Bu kapasite; grafik arayüzler, resimler, yazı tipleri ve proje içerisinde kullanılacak diğer görsel içerikler için geniş bir depolama alanı sunar.

Ayrıca Micro SD kart desteği sayesinde firmware güncelleme ve ilgili işlemler daha kolay gerçekleştirilebilir.

8 GPIO ve Dahili RTC

Enhanced Series'in önemli avantajlarından biri dahili donanım özellikleridir.

8 GPIO sayesinde uygun projelerde harici donanımlarla doğrudan etkileşim kurulabilir. GPIO pinleri, projenin ihtiyaçlarına göre dijital giriş/çıkış işlevlerinde kullanılabilir.

Dahili RTC (Real Time Clock) ise saat ve tarih bilgisinin gerekli olduğu uygulamalarda avantaj sağlar. Zamanlama, sayaç, kayıt ve zaman kontrollü otomasyon uygulamalarında kullanılabilir.

Ayrıca 1024 Byte EEPROM, yapılandırma ve kullanıcı ayarları gibi bilgilerin kalıcı olarak saklanmasına yardımcı olur.

Nextion Editor ile Kolay HMI Tasarımı

Nextion NX8048K070'nin en önemli avantajlarından biri Nextion Editor yazılımıdır.

HMI arayüzünüzü bilgisayar üzerinde görsel olarak tasarlayabilir ve aşağıdaki bileşenleri kullanabilirsiniz:

• Butonlar

• Metin alanları

• Sayısal göstergeler

• Slider

• Progress Bar

• Gauge

• Grafikler

• Timer

• Checkbox

• Radio Button

• Resimler

• Animasyonlar

• QR Code

Arayüz tasarımı tamamlandıktan sonra proje ekranın dahili belleğine aktarılır.

Mikrodenetleyici ile Nextion arasındaki iletişim ise TTL UART seri haberleşme üzerinden gerçekleştirilir. Bu sayede Arduino veya ESP32 gibi kontrol kartlarında ekran grafiklerini sıfırdan oluşturmak yerine, mikrodenetleyici daha çok projenin ana kontrol görevlerine odaklanabilir.

Arduino ve ESP32 Projeleri İçin Nextion HMI

NX8048K070, özellikle Arduino HMI ve ESP32 HMI uygulamalarında pratik bir çözüm sunar.

Basit bir UART bağlantısı üzerinden mikrodenetleyici ile haberleşerek;

• Sensör değerlerinin görüntülenmesi

• Motor kontrolü

• Menü ve ayar ekranları

• Sıcaklık ve nem takibi

• Robot kontrolü

• Makine parametrelerinin değiştirilmesi

• Zaman ve tarih gösterimi

• Sistem durumunun izlenmesi

gibi farklı işlevler gerçekleştirilebilir.

Kullanım Alanları

Nextion NX8048K070, geniş dokunmatik ekran ve gelişmiş HMI özelliklerinin gerekli olduğu çok sayıda projede kullanılabilir.

Başlıca kullanım alanları:

• Endüstriyel otomasyon

• Makine kontrol panelleri

• Robotik sistemler

• Arduino projeleri

• ESP32 projeleri

• Raspberry Pi projeleri

• CNC sistemleri

• 3D yazıcılar

• IoT uygulamaları

• Akıllı ev sistemleri

• Ölçüm ve test cihazları

• Veri izleme sistemleri

• Motor ve hareket kontrol sistemleri

• Laboratuvar cihazları

• Eğitim ve STEM projeleri

• Elektronik prototipleme

Teknik Özellikler

Nextion NX8048K070 Neden Tercih Edilmeli?

Büyük ve anlaşılır bir dokunmatik kontrol paneline ihtiyaç duyulan projelerde Nextion NX8048K070, standart TFT ekranlara göre daha pratik bir geliştirme yaklaşımı sunar.

7 inçlik geniş ekranı, 800 × 480 çözünürlüğü ve rezistif dokunmatik panelinin yanında 32 MB Flash, 8 GPIO, RTC ve EEPROM gibi Enhanced Series özellikleri, modeli özellikle daha gelişmiş otomasyon ve gömülü sistem projeleri için uygun hale getirir.

Nextion Editor ile arayüzün görsel olarak hazırlanabilmesi ve mikrodenetleyici ile UART üzerinden haberleşmesi, HMI geliştirme sürecini önemli ölçüde kolaylaştırır.

Nextion NX8048K070, geniş ekranlı, dokunmatik ve gelişmiş donanım özelliklerine sahip bir HMI kontrol paneli arayan Arduino, ESP32, Raspberry Pi, robotik ve otomasyon projeleri için güçlü bir seçenektir.

Paket İçeriği

• 1 × Nextion NX8048K070 7" Enhanced HMI TFT LCD Dokunmatik Ekran

• 1 × XH2.54 4 Pin bağlantı kablosu

• 1 × Güç kaynağı test kartı

Not: NX8048K070 rezistif dokunmatik panele sahiptir. Mikrodenetleyici bağlantısı TTL UART üzerinden gerçekleştirilir. Ürünün besleme ve bağlantı işlemlerinde teknik dokümantasyonda belirtilen değerlere uyulmalıdır.
