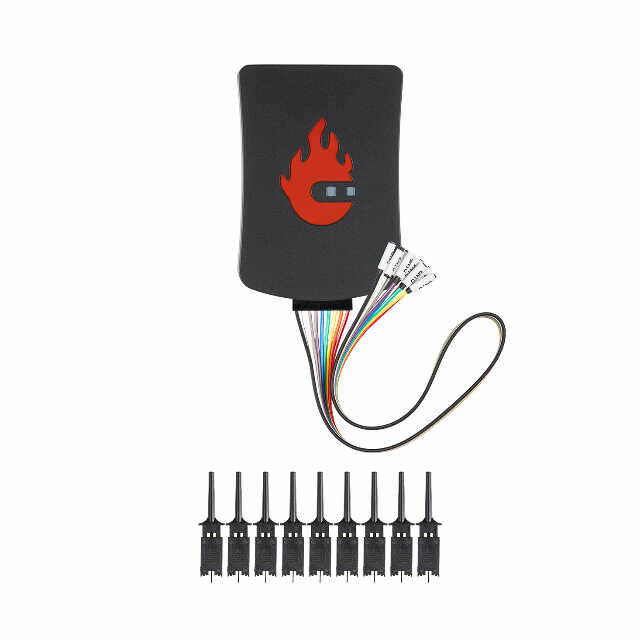

Red Pitaya IZD0015 Logic Analyzer Extension Module

Red Pitaya IZD0015 Logic Analyzer Modülü

Red Pitaya IZD0015 Logic Analyzer Extension Module, dijital sinyallerin analiz edilmesi ve gömülü sistemlerde kullanılan haberleşme protokollerinin incelenmesi için geliştirilmiş, Red Pitaya sistemlerine takılarak kullanılan profesyonel bir logic analyzer genişletme modülüdür.

8 kanallı yapısı sayesinde mikrodenetleyici, FPGA, Arduino, Raspberry Pi ve benzeri sistemlerden gelen dijital sinyallerin izlenmesine olanak sağlar. I2C, SPI ve UART gibi yaygın haberleşme protokollerinin analiz edilmesi ve verilerin çözülmesi için Red Pitaya Logic Analyzer uygulamasıyla birlikte kullanılabilir.

Yüksek Hızlı 8 Kanal Logic Analyzer

IZD0015, maksimum 125 MS/s örnekleme hızı ve 50 MHz maksimum giriş frekansı ile yüksek hızlı dijital sinyallerin incelenmesine olanak sağlar.

2,5 V ile 5,5 V arasındaki giriş seviyelerini desteklemesi sayesinde farklı lojik seviyelerde çalışan elektronik sistemlerle kullanılabilir. Entegre aşırı yük ve aşırı gerilim koruması, Red Pitaya'nın dijital girişlerinin daha güvenli şekilde kullanılmasına yardımcı olur.

Teknik Özellikler

• 8 kanallı logic analyzer

• Maksimum örnekleme hızı: 125 MS/s

• Maksimum giriş frekansı: 50 MHz

• Giriş gerilimi: 2,5 – 5,5 V

• Giriş empedansı: 100 kΩ / 3 pF

• Entegre aşırı yük koruması

• Seviye, kenar ve pattern tetikleme

• Tipik bellek derinliği: 1 MS

• Örnekleme aralığı: 8 ns

• Minimum darbe süresi: 10 ns

• 8 adet logic analyzer prob bağlantısı

• Alüminyum koruyucu kasa

I2C, SPI ve UART Analizi

Red Pitaya Logic Analyzer yazılımı üzerinden dijital sinyaller grafiksel olarak görüntülenebilir ve I2C, SPI ve UART gibi haberleşme protokollerindeki veriler analiz edilebilir. Uygulama web tabanlı çalıştığı için Windows, Linux, macOS, Android ve iOS gibi farklı platformlardan kullanılabilir.

Bu özellik, özellikle mikrodenetleyici ve gömülü sistem geliştirme süreçlerinde haberleşme problemlerinin tespit edilmesini ve dijital sinyallerin gerçek zamanlı olarak incelenmesini kolaylaştırır.

Kullanım Alanları

Red Pitaya IZD0015 aşağıdaki uygulamalarda kullanılabilir:

• Mikrodenetleyici geliştirme

• Arduino ve Raspberry Pi projeleri

• FPGA geliştirme ve test

• Gömülü sistemler

• Dijital elektronik devre analizi

• I2C, SPI ve UART haberleşme analizi

• Donanım hata ayıklama

• Ar-Ge ve prototipleme

• Elektronik laboratuvarları

• Eğitim ve üniversite projeleri

Red Pitaya ile Uyumluluk

Önemli: IZD0015 tek başına çalışan bağımsız bir logic analyzer değildir. Red Pitaya ana kartına takılarak kullanılan bir extension module ürünüdür.

Uyumlu Red Pitaya sistemleri:

• STEMlab 125-10

• STEMlab 125-14

• SDRlab 122.88-16

Modül, uyumlu Red Pitaya ana üniteye bağlandıktan sonra Logic Analyzer uygulamasıyla birlikte kullanılabilir.

Kutu İçeriği

• Red Pitaya IZD0015 Logic Analyzer Extension Module

• Alüminyum koruyucu kasa

• 8 kanallı Logic Analyzer prob seti

Fiziksel Özellikler

• Ürün ağırlığı: 0,5 kg

• Boyutlar: 12,2 × 9,5 × 4,4 cm

Red Pitaya IZD0015, yüksek hızlı dijital sinyal analizi ve gömülü sistemlerde haberleşme protokollerinin incelenmesi için Red Pitaya platformuna gelişmiş logic analyzer özellikleri kazandıran profesyonel bir genişletme modülüdür.
