RFDesign RFD868ux 868MHz Uzun Menzilli Telemetri Seti

RFDesign RFD868ux, İHA, UAV, drone, FPV uçak ve sabit kanatlı hava araçlarında uçuş kontrol sistemi ile yer istasyonu arasında güvenilir veri iletişimi sağlamak için geliştirilmiş 868MHz uzun menzilli telemetri modem setidir.

Set içerisinde iki adet RFD868ux modem bulunur. Modemler, uçuş kontrol kartı ile yer istasyonu arasında MAVLink tabanlı telemetri verilerinin aktarılmasında kullanılabilir. SiK firmware altyapısı sayesinde modemler yapılandırılabilir ve farklı telemetri uygulamalarına uyarlanabilir.

Özellikle ArduPilot, Pixhawk ve MAVLink tabanlı sistemler ile uzun menzilli veri bağlantısı oluşturmak isteyen kullanıcılar için tasarlanmıştır.

868MHz Uzun Menzilli Haberleşme

RFD868ux, 865–870MHz frekans bandında çalışan yüksek performanslı bir veri modemidir.

Üretici, uygun anten, görüş hattı ve sistem kurulumu koşullarında 40 km veya üzeri iletişim mesafelerinin mümkün olabildiğini belirtmektedir. Gerçek menzil; anten tipi, anten konumu, RF parazitleri, arazi koşulları, veri hızı ve kullanılan bölgesel modem versiyonuna göre değişiklik gösterir.

MAVLink ve SiK Firmware Desteği

RFD868ux, SiK firmware ile çalışır ve MAVLink ekosistemiyle uyumludur.

Bu sayede uçuş kontrol sisteminden gelen telemetri bilgilerinin yer istasyonuna aktarılması ve yer istasyonundan hava aracına veri gönderilmesi mümkün olabilir.

ArduPilot ve benzeri uçuş kontrol sistemlerinde kullanılan telemetri bağlantıları için uygun bir çözüm sunar.

Firmware ve modem parametreleri kullanıcı tarafından güncellenebilir ve yapılandırılabilir.

1W RF Çıkış Gücü

RFD868ux'in maksimum RF çıkış gücü 1W (+30dBm) seviyesindedir.

Çıkış gücü modem ayarları üzerinden yapılandırılabilir. Kullanılabilecek RF güç seviyesi ve frekans ayarları, ürünün bölgesel versiyonuna ve kullanım yapılan ülkenin ilgili mevzuatına uygun olmalıdır.

Anten Diversity

Modem üzerinde 2 adet u.FL RF bağlantısı bulunur.

Çift anten bağlantısı ve otomatik anten diversity yapısı, farklı yönelimlerde ve değişken RF koşullarında bağlantı performansının korunmasına yardımcı olur.

AES Donanım Destekli Şifreleme

RFD868ux, veri iletişiminin güvenliğini artırmak amacıyla donanım hızlandırmalı AES şifreleme desteğine sahiptir.

Bu özellik, telemetri verilerinin güvenli şekilde aktarılmasının önemli olduğu profesyonel UAV ve veri haberleşmesi uygulamalarında avantaj sağlar.

Yüksek Veri Aktarım Hızı

RFD868ux, kullanılan firmware ve yapılandırmaya bağlı olarak farklı hava veri hızlarını destekler. SiK firmware ile desteklenen veri hızları arasında 12–750 kbit/s aralığındaki seçenekler bulunur. UART bağlantısında ise 1200 baud ile 1 Mbps arasında farklı hız seçenekleri yapılandırılabilir.

Bu yapı sayesinde sistem, uzun menzil ile veri aktarım hızı arasında uygulamaya uygun bir denge kurulmasına olanak sağlar.

Kompakt ve Hafif Tasarım

RFD868ux modem yaklaşık 25 × 33 × 10.4 mm boyutlarında ve yaklaşık 10 gram ağırlığındadır.

Kompakt yapısı sayesinde İHA ve FPV sistemlerinde gereksiz ağırlık oluşturmadan kullanılabilir. Modem +5V nominal besleme ile çalışır.

Kullanım Alanları

RFDesign RFD868ux Telemetri Seti özellikle aşağıdaki uygulamalarda kullanılabilir:

• İHA / UAV telemetri sistemleri

• ArduPilot sistemleri

• Pixhawk uçuş kontrol kartları

• MAVLink telemetri sistemleri

• Uzun menzil drone projeleri

• FPV sabit kanatlı uçaklar

• RC uçaklar

• Profesyonel modelcilik uygulamaları

• Yer istasyonu – hava aracı veri bağlantıları

• Uzun menzilli veri haberleşmesi

• Ar-Ge ve prototipleme projeleri

Teknik Özellikler

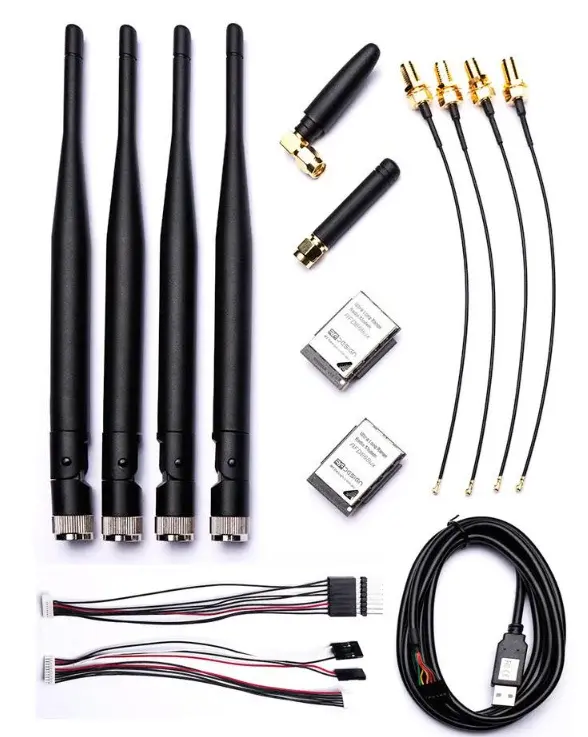

Paket İçeriği

• 2 × RFDesign RFD868ux Telemetri Modemi

• RF antenleri

• Anten bağlantı kabloları

• FTDI USB kablosu

• Telemetri bağlantı kabloları

Önemli Bilgilendirme

RFD868ux Telemetri Seti iki adet modemden oluşur. Bir modem hava aracındaki uçuş kontrol sistemine, diğer modem ise yer istasyonuna bağlanarak iki yönlü telemetri iletişimi oluşturmak için kullanılabilir.

Ürünün kullanılacağı bölgeye göre 868MHz frekans bandı, RF çıkış gücü ve çalışma koşulları yerel mevzuata uygun olmalıdır.

Gerçek haberleşme mesafesi; anten seçimi, anten yerleşimi, görüş hattı, RF parazitleri, veri hızı ve çevresel koşullara bağlı olarak değişir.

Not: RFD868ux, doğrudan uçuş kontrolü sağlayan bir kumanda değildir; temel kullanım amacı uçuş kontrol sistemi ile yer istasyonu arasında veri/telemetri iletişimi sağlamaktır.
