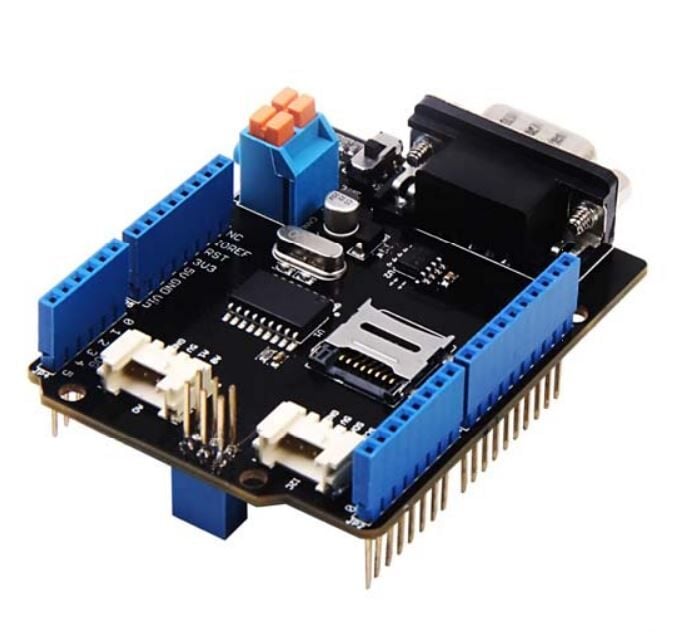

Seeed Studio CAN-BUS Shield V2 – Arduino CAN Bus Geliştirme Kartı

Seeed Studio CAN-BUS Shield V2 (103030215), Arduino tabanlı projelere CAN-BUS haberleşme özelliği kazandırmak için geliştirilmiş profesyonel bir genişleme kartıdır. Üzerinde MCP2515 CAN-BUS kontrolcüsü ve MCP2551 CAN transceiver bulunan kart, Arduino ile CAN haberleşmesi gerektiren otomotiv, endüstriyel otomasyon, robotik ve veri toplama uygulamalarında kullanılabilir.

CAN-BUS Shield V2; Arduino Uno, Arduino Mega ve Arduino Leonardo gibi Arduino kartlarıyla uyumludur. CAN V2.0B standardını ve 1 Mbps'ye kadar haberleşme hızını destekler. Standart 11-bit ve genişletilmiş 29-bit CAN mesajlarının yanı sıra SPI üzerinden Arduino ile haberleşme imkânı sunar.

CAN-BUS Shield V2 Özellikleri

• Ürün Kodu: 103030215

• Üretici: Seeed Studio

• CAN Kontrolcüsü: MCP2515

• CAN Transceiver: MCP2551

• CAN Standardı: CAN V2.0B

• Maksimum CAN Haberleşme Hızı: 1 Mbps

• SPI Haberleşme: 10 MHz'e kadar

• CAN Mesajları: 11-bit standart ve 29-bit extended frame

• Endüstriyel standart DB9 bağlantısı

• OBD-II ve CAN standardı pin seçimi

• CAN_H / CAN_L için vidalı terminal bağlantısı

• TF kart yuvası

• 2 adet Grove bağlantısı

• LED durum göstergeleri

• Arduino UNO pin uyumluluğu

• Değiştirilebilir CS ve INT pinleri

Kart üzerindeki DB9 bağlantısı üzerinden OBD-II bağlantısı yapılabilir. Uygun bir OBD-II - DB9 kablosu ve yazılım kütüphanesi ile otomotiv teşhis, CAN veri izleme ve veri kaydı gibi uygulamalar geliştirilebilir.

Arduino ile CAN-BUS Haberleşme

Seeed Studio CAN-BUS Shield V2, Arduino'nun SPI arayüzünü kullanarak MCP2515 CAN kontrolcüsü üzerinden CAN-BUS ağına bağlanmasını sağlar. Böylece Arduino tabanlı sistemlerde araç elektroniği, motor kontrol sistemleri, endüstriyel cihazlar, robotik sistemler ve diğer CAN-BUS cihazlarıyla veri alışverişi gerçekleştirilebilir.

Kartın CAN_H ve CAN_L bağlantıları, standart CAN-BUS ağlarına kolay bağlantı sağlarken; DB9 arayüzü özellikle otomotiv ve OBD-II uygulamalarında kullanım kolaylığı sunar.

Kullanım Alanları

Seeed Studio CAN-BUS Shield V2 aşağıdaki uygulamalarda kullanılabilir:

• Otomotiv CAN-BUS uygulamaları

• OBD-II veri okuma ve teşhis projeleri

• Robotik sistemler

• Endüstriyel otomasyon

• CAN-BUS veri toplama

• CAN veri kaydedici (data logger) uygulamaları

• Mikrodenetleyici tabanlı CAN haberleşme sistemleri

• Ar-Ge ve prototipleme

• Dağıtık kontrol sistemleri

Arduino Uyumluluğu

CAN-BUS Shield V2, özellikle AVR tabanlı Arduino kartlarıyla kullanılmak üzere tasarlanmıştır. Arduino UNO, Arduino Mega ve Arduino Leonardo ile uyumlu şekilde çalışabilir.

Not: CAN-BUS Shield V2 bir Arduino kartı değildir; Arduino'ya CAN-BUS haberleşme yeteneği kazandıran bir Shield / Expansion Board ürünüdür.

Neden CAN-BUS Shield V2?

MCP2515 ve MCP2551 tabanlı yapısı, DB9 bağlantısı, OBD-II desteği, Grove bağlantıları ve TF kart yuvası sayesinde CAN-BUS projeleri için kapsamlı bir geliştirme platformu sunar. Özellikle hazır bir CAN-BUS altyapısı kullanarak hızlı prototip oluşturmak isteyen Arduino geliştiricileri için pratik bir çözümdür.

Seeed Studio CAN-BUS Shield V2 103030215, Arduino ile CAN-BUS haberleşmesi gerektiren projeleriniz için güvenilir ve kullanımı kolay bir geliştirme kartıdır.
