Seeed Studio OBD-II CAN Bus GPS Development Kit 109990405

Seeed Studio OBD-II CAN Bus GPS Development Kit, otomotiv elektroniği, CAN Bus haberleşmesi ve araç verilerinin izlenmesi üzerine projeler geliştirmek için tasarlanmış kapsamlı bir geliştirme kitidir. OBD-II bağlantısını, CAN Bus haberleşmesini, GPS konum bilgisini ve veri kaydını tek bir platformda bir araya getirir.

ATmega32U4 mikrodenetleyici, MCP2515 CAN kontrolcüsü ve MCP2551 CAN transceiver kullanan kart; araçların OBD-II portu üzerinden CAN Bus verilerinin okunması, işlenmesi ve projelerde kullanılmasına olanak sağlar.

Entegre NEO-6 GPS modülü sayesinde araçtan elde edilen CAN verileri konum bilgisiyle birlikte değerlendirilebilir. Dahili microSD kart yuvası ise elde edilen verilerin kayıt altına alınmasını sağlar.

Öne Çıkan Özellikler

• OBD-II üzerinden CAN Bus haberleşmesi

• ATmega32U4 mikrodenetleyici

• MCP2515 CAN Bus kontrolcüsü

• MCP2551 CAN transceiver

• Entegre NEO-6 GPS modülü

• Dahili microSD / TF Card yuvası

• USB Type-C bağlantısı

• Arduino IDE desteği

• CAN Bus için 5 kbps – 1 Mbps baud rate desteği

• OBD-II erkek konnektör

• TX/RX durum LED'leri

• Prototipleme ve Ar-Ge çalışmalarına uygun yapı

CAN Bus ve OBD-II Uygulamaları

Kit, aracın OBD-II portuna bağlanarak CAN Bus üzerinden erişilebilen verilerin alınması ve mikrodenetleyici üzerinde işlenmesi için kullanılabilir.

Arduino geliştirme ortamıyla programlanabilmesi sayesinde öğrenciler, mühendisler ve geliştiriciler CAN Bus tabanlı otomotiv projelerini hızlı şekilde prototipleyebilir.

CAN verilerinin GPS konum bilgileriyle birlikte değerlendirilmesi sayesinde araç telemetrisi, filo takip prototipleri ve araç veri kayıt sistemleri gibi uygulamalar geliştirilebilir.

GPS ve Veri Kayıt Özelliği

Entegre NEO-6 GPS modülü ile konum bilgisi alınabilir. CAN Bus üzerinden elde edilen veriler ile GPS verilerinin birlikte kullanılması, araç hareketleri ve sensör/veri kayıtlarının ilişkilendirilmesine olanak sağlar.

Dahili microSD kart yuvası sayesinde uygulamaya bağlı olarak elde edilen veriler harici bir depolama ortamına kaydedilebilir.

Kullanım Alanları

Seeed Studio OBD-II CAN Bus GPS Development Kit;

• Otomotiv elektroniği

• CAN Bus projeleri

• OBD-II uygulamaları

• Araç telemetrisi

• Araç veri kaydı

• GPS tabanlı otomotiv projeleri

• Filo takip prototipleri

• Araç elektroniği Ar-Ge çalışmaları

• Üniversite ve öğrenci projeleri

• Elektronik prototipleme

gibi çeşitli uygulamalarda kullanılabilir.

Teknik Özellikler

Marka: Seeed Studio
Ürün Kodu: 109990405
Ürün Tipi: OBD-II CAN Bus GPS Development Kit
Mikrodenetleyici: ATmega32U4
CAN Kontrolcüsü: MCP2515
CAN Transceiver: MCP2551
GPS Modülü: NEO-6
CAN Baud Rate: 5 kbps – 1 Mbps
USB: USB Type-C
Hafıza: microSD / TF Card
Bağlantı: OBD-II
Programlama: Arduino IDE

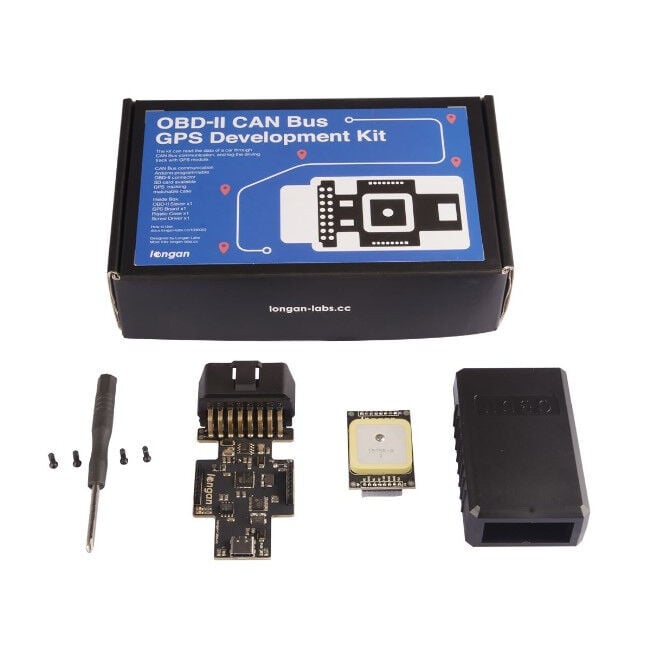

Kutu İçeriği

• 1 x OBD-II CAN Bus GPS Geliştirme Kartı

• 1 x GPS Kartı

• 1 x Plastik Kasa

• 1 x Tornavida

Önemli Not

Bu ürün profesyonel araç arıza tespit cihazı veya diagnostik cihaz değildir. CAN Bus ve OBD-II tabanlı uygulamaların geliştirilmesi, test edilmesi ve prototiplenmesi amacıyla kullanılan bir geliştirme kitidir.

Araç üzerinden okunabilecek veriler; aracın marka, model, ECU yapısı ve desteklenen OBD-II/CAN mesajlarına göre değişiklik gösterebilir.
