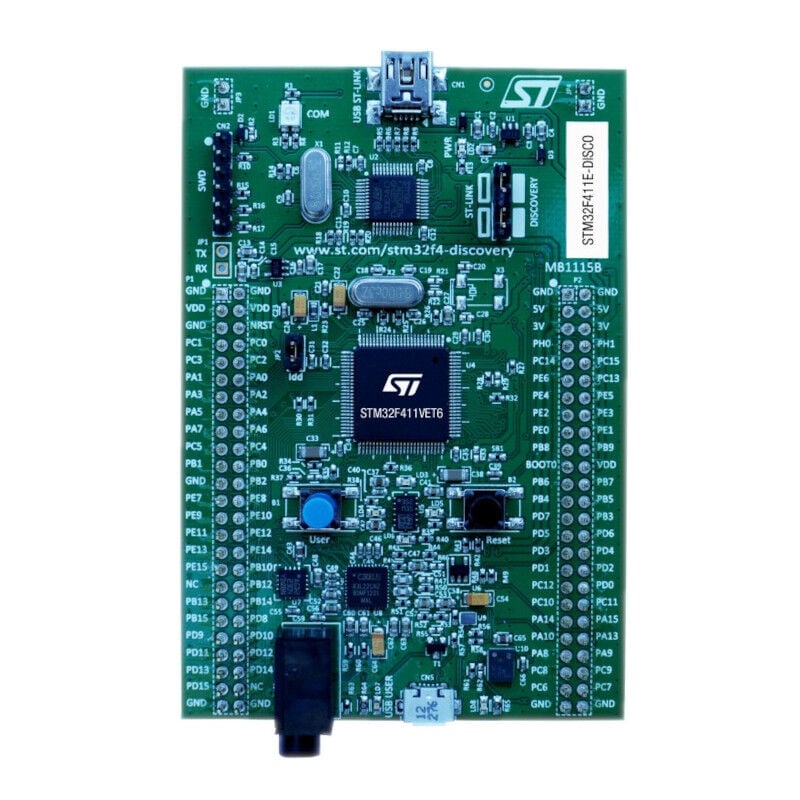

STM32F411E-DISCO STM32F4 Discovery Geliştirme Kartı

STM32F411E-DISCO, STMicroelectronics tarafından geliştirilen, STM32F4 ailesinin güçlü STM32F411VET6 ARM Cortex-M4 mikrodenetleyicisini kullanarak gömülü sistem uygulamaları geliştirmeye olanak sağlayan Discovery geliştirme kartıdır.

Kart üzerinde programlama ve hata ayıklama işlemleri için dahili ST-LINK/V2 arayüzü bulunur. Böylece harici bir programlayıcı veya debugger kullanmadan STM32F411 mikrodenetleyicisi üzerinde uygulama geliştirme, firmware yükleme ve debug işlemleri gerçekleştirilebilir.

STM32F411E-DISCO; mikrodenetleyici geliştirme çalışmalarının yanı sıra hareket sensörleri, ses uygulamaları, USB, sensör okuma ve çeşitli gömülü sistem prototipleri için kart üzerinde hazır bulunan çevre birimleri sayesinde kapsamlı bir geliştirme platformu sunar.

STM32F411E-DISCO Özellikleri

• Marka: STMicroelectronics

• Ürün Kodu: STM32F411E-DISCO

• Ürün Tipi: Discovery Geliştirme Kartı

• Mikrodenetleyici: STM32F411VET6

• İşlemci Çekirdeği: ARM Cortex-M4

• Maksimum CPU Frekansı: 100 MHz

• Flash Bellek: 512 KB

• SRAM: 128 KB

• Dahili Programlayıcı/Debugger: ST-LINK/V2

• USB OTG FS: Micro-AB

• 3 eksenli dijital jiroskop

• 3 eksenli ivmeölçer

• 3 eksenli manyetometre

• Dijital MEMS mikrofon

• Audio DAC

• Class-D hoparlör sürücüsü

• Kullanıcı ve Reset butonları

• 8 adet LED

• Genişleme pinleri

• USB üzerinden programlama ve haberleşme

• 5V harici besleme desteği

STM32F411VET6 Mikrodenetleyici

Kartın merkezinde bulunan STM32F411VET6, ARM Cortex-M4 mimarisine sahip yüksek performanslı bir 32-bit mikrodenetleyicidir.

Cortex-M4 çekirdeği; DSP komutları ve kayan nokta birimi sayesinde klasik mikrodenetleyici uygulamalarının yanı sıra daha gelişmiş sinyal işleme ve kontrol uygulamalarında da kullanılabilir.

512 KB Flash ve 128 KB SRAM kapasitesi, orta ve ileri seviye gömülü sistem projeleri için geniş bir yazılım alanı sağlar.

Dahili ST-LINK/V2

STM32F411E-DISCO üzerinde bulunan ST-LINK/V2, kartın programlanmasını ve hata ayıklanmasını kolaylaştırır.

ST-LINK üzerinden:

• Firmware yükleme

• SWD üzerinden programlama

• Debug işlemleri

• Breakpoint kullanımı

• Program akışının izlenmesi

• Mikrodenetleyici üzerinde hata ayıklama

işlemleri gerçekleştirilebilir.

Bu sayede STM32F411VET6 ile çalışmaya başlamak için ayrıca bir programlayıcı satın alınmasına gerek kalmaz.

Dahili Sensörler ve Ses Donanımı

STM32F411E-DISCO'yu standart bir mikrodenetleyici geliştirme kartından ayıran özelliklerden biri, çeşitli sensör ve ses bileşenlerinin kart üzerinde hazır bulunmasıdır.

Kart üzerinde bulunan jiroskop, ivmeölçer ve manyetometre sayesinde hareket algılama ve yönelim tabanlı uygulamalar geliştirilebilir.

Dijital MEMS mikrofon, Audio DAC ve Class-D hoparlör sürücüsü ise ses giriş/çıkışı ve dijital ses uygulamalarının geliştirilmesine olanak sağlar.

USB OTG Desteği

Kart üzerindeki USB OTG FS bağlantısı sayesinde STM32F411 mikrodenetleyicisinin USB özellikleri üzerinde çalışmalar yapılabilir.

USB tabanlı çevre birimleri, veri iletişimi ve özel USB uygulamalarının geliştirilmesi için kullanılabilir.

STM32CubeIDE ile Geliştirme

STM32F411E-DISCO, STMicroelectronics'in STM32Cube geliştirme ekosistemi ile kullanılabilir.

STM32CubeIDE, STM32 mikrodenetleyicileri için kod geliştirme, derleme, programlama ve debug işlemlerini tek bir geliştirme ortamında gerçekleştirmeye olanak sağlar.

STM32CubeF4 yazılım paketleri ve STM32 HAL kütüphaneleri kullanılarak mikrodenetleyicinin çevre birimleri kolay şekilde yapılandırılabilir.

Kullanım Alanları

STM32F411E-DISCO aşağıdaki uygulamalarda kullanılabilir:

• STM32 mikrodenetleyici geliştirme

• ARM Cortex-M4 projeleri

• Gömülü sistem tasarımı

• Robotik uygulamalar

• Sensör uygulamaları

• Hareket algılama sistemleri

• USB uygulamaları

• Ses ve dijital sinyal uygulamaları

• IoT prototipleri

• Elektronik Ar-Ge projeleri

• Üniversite ve eğitim projeleri

• Firmware geliştirme

• Hızlı prototipleme

• Mikrodenetleyici programlama ve debug çalışmaları

Neden STM32F411E-DISCO?

STM32F411E-DISCO, STM32F4 ailesini öğrenmek ve gerçek donanım üzerinde uygulama geliştirmek isteyenler için kapsamlı bir geliştirme platformudur.

STM32F411VET6'nın güçlü Cortex-M4 mimarisi, dahili ST-LINK/V2 programlayıcı/debugger, USB OTG, hareket sensörleri ve ses donanımlarının aynı kart üzerinde bulunması sayesinde birçok farklı uygulama için ek donanım ihtiyacını azaltır.

Özellikle STM32F4, ARM Cortex-M4, gömülü sistemler, robotik ve sensör uygulamaları üzerine çalışan mühendisler, öğrenciler, eğitim kurumları ve Ar-Ge ekipleri için uygundur.

Kutu İçeriği

• 1 x STM32F411E-DISCO Discovery Geliştirme Kartı

Not: STM32F411E-DISCO bir geliştirme/evaluation kartıdır. Projelerde kullanılacak harici sensör, ekran, motor sürücüleri, haberleşme modülleri ve diğer çevre birimleri ayrıca temin edilmelidir.
