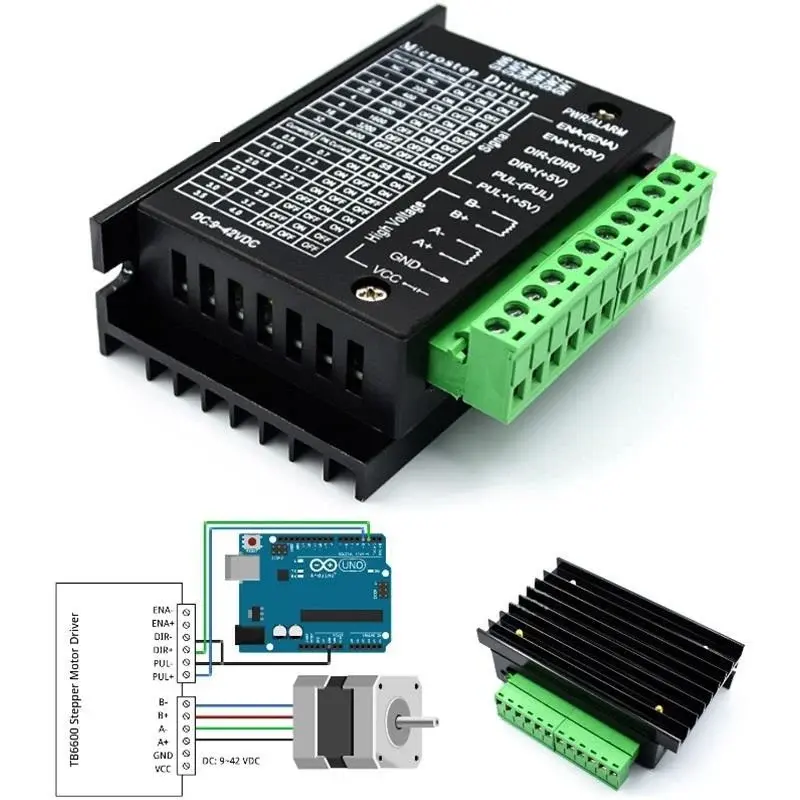

TB6600 Step Motor Sürücü Kartı
TB6600 Step Motor Sürücü Kartı
TB6600 Step Motor Sürücü Kartı, NEMA 17, NEMA 23 ve uygun özelliklere sahip diğer bipolar step motorların hassas ve kontrollü şekilde sürülmesi için tasarlanmış güçlü bir motor sürücüsüdür. CNC makineleri, 3D yazıcılar, robotik projeler, otomasyon sistemleri ve hassas konumlandırma uygulamalarında kullanılabilir.
Yüksek akım kapasitesi ve mikrostep desteği sayesinde step motorların daha hassas, kararlı ve düşük titreşimli çalışmasına yardımcı olur. Sürücü üzerindeki DIP switch anahtarları kullanılarak motor akımı ve mikrostep ayarları kolayca yapılandırılabilir.
Öne Çıkan Özellikler
-
TB6600 step motor sürücü modülü
-
Bipolar step motor sürme desteği
-
9V – 42V DC çalışma gerilimi
-
Maksimum 4.0A çıkış akımı
-
1, 1/2, 1/4, 1/8 ve 1/16 mikrostep seçenekleri
-
DIP switch üzerinden akım ve mikrostep ayarı
-
PUL, DIR ve ENA kontrol girişleri
-
Optik izolasyonlu kontrol girişleri
-
Aşırı akım ve aşırı sıcaklık koruması
-
Alüminyum gövde ve entegre soğutma yapısı
-
CNC, robotik ve endüstriyel otomasyon projeleri için uygun
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Sürücü Modeli | TB6600 |
| Çalışma Gerilimi | 9V – 42V DC |
| Maksimum Çıkış Akımı | 4.0A |
| Motor Tipi | 2 Fazlı Bipolar Step Motor |
| Mikrostep Ayarları | 1, 1/2, 1/4, 1/8, 1/16 |
| Kontrol Girişleri | PUL, DIR, ENA |
| Kontrol Sinyali | TTL |
| Soğutma | Alüminyum Gövde |
| Kullanım Alanı | CNC, Robotik, Otomasyon, Konumlandırma Sistemleri |
Kullanım Alanları
TB6600 step motor sürücü kartı özellikle aşağıdaki projelerde tercih edilebilir:
-
CNC router ve CNC freze makineleri
-
Lazer ve gravür sistemleri
-
Robotik projeler
-
Kamera slider ve hareket kontrol sistemleri
-
Otomatik konumlandırma sistemleri
-
Endüstriyel otomasyon uygulamaları
-
Step motor kontrollü özel elektronik projeler
Bağlantı Bilgileri
Sürücü üzerinde bulunan PUL, DIR ve ENA girişleri sayesinde mikrodenetleyici, Arduino veya diğer kontrol sistemleri ile step motorun hareketi kontrol edilebilir.
-
PUL: Step / Darbe sinyali
-
DIR: Motor dönüş yönü
-
ENA: Motor sürücüsünü aktif/pasif hale getirme
-
A+ / A-: Step motorun bir bobin bağlantısı
-
B+ / B-: Step motorun diğer bobin bağlantısı
-
VCC / GND: Motor sürücü güç bağlantısı
Not: Step motorun akım değerine uygun DIP switch ayarı yapılmalıdır. Motor bağlantıları yapılırken sürücünün enerjisinin kapalı olması önerilir.
Paket İçeriği
-
1 Adet TB6600 Step Motor Sürücü Kartı
