TBS M10Q GPS GLONASS – GPS Konumlandırma ve Navigasyon Modülü
TBS M10Q GPS GLONASS – GPS Konumlandırma ve Navigasyon Modülü

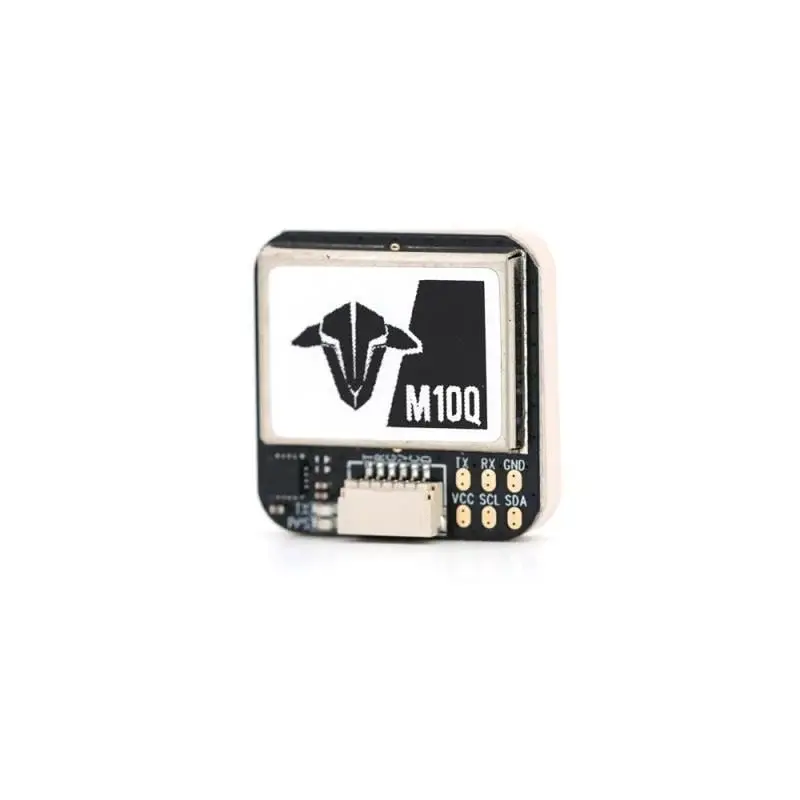

TBS M10Q GPS GLONASS, FPV drone, RC uçak, İHA/UAV ve otonom hava aracı projelerinde hassas konumlandırma ve navigasyon verileri sağlamak için kullanılan kompakt bir GPS modülüdür.
Üzerinde u-blox UBX-M10050 yonga seti bulunan TBS M10Q, GPS ve GLONASS uydu sistemlerinden yararlanarak hava aracının konum bilgisini belirlemeye yardımcı olur. Kompakt 25 x 25 mm boyutu ve 13,5 gram ağırlığı sayesinde ağırlık ve alanın önemli olduğu FPV drone ve RC projelerinde kullanıma uygundur.
Ayrıca modül üzerinde QMC5883 manyetometre bulunması, navigasyon ve yön bilgisi gerektiren projelerde ek avantaj sağlar.
Öne Çıkan Özellikler
-
TBS M10Q GPS GLONASS modülü
-
u-blox UBX-M10050 GNSS yonga seti
-
GPS ve GLONASS uydu sistemleri desteği
-
QMC5883 manyetometre
-
Kompakt 25 x 25 x 7,7 mm tasarım
-
Sadece 13,5 gram ağırlık
-
5V giriş voltajı
-
4800–921600 bps arasında ayarlanabilir baud hızı
-
Varsayılan baud hızı: 115200 bps
-
0,25–18 Hz yenileme hızı
-
Varsayılan yenileme hızı: 1 Hz
-
Yapılandırma ayarlarının kaydedilebilmesi için flash bellek
GPS ve GLONASS Desteği
TBS M10Q, uydu tabanlı konumlandırma sistemlerinden yararlanarak drone ve hava aracı projelerinde konum bilgisi elde edilmesini sağlar.
GPS ve GLONASS desteği sayesinde uygun uydu görüş koşullarında konumlandırma ve navigasyon uygulamalarında kullanılabilir.
Bu özellik özellikle FPV drone, sabit kanatlı RC uçak, İHA ve otonom hava aracı projelerinde GPS tabanlı fonksiyonların gerçekleştirilmesi açısından önemlidir.
QMC5883 Manyetometre
Modül üzerinde bulunan QMC5883 manyetometre, manyetik yön bilgisinin elde edilmesine yardımcı olur. Bu sayede uygun uçuş kontrol sistemi ve yazılım yapılandırmasıyla navigasyon uygulamalarında kullanılabilir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | GPS / GLONASS Modülü |
| Marka | TBS |
| GNSS Yonga Seti | u-blox UBX-M10050 |
| Uydu Sistemleri | GPS / GLONASS |
| Manyetometre | QMC5883 |
| Frekans | L1: 1575,42 MHz / L2: 1561,10 MHz / L3: 1602,00 MHz |
| Baud Hızı | 4800–921600 bps |
| Varsayılan Baud | 115200 bps |
| Yenileme Hızı | 0,25–18 Hz |
| Varsayılan Yenileme | 1 Hz |
| Soğuk Başlatma | Ortalama 26 saniye |
| Sıcak Başlatma | Ortalama 1 saniye |
| Yatay Konum Doğruluğu | Otonom <2 m ortalama |
| Maksimum Hız | 500 m/s |
| Maksimum İvme | ≤4G |
| Maksimum Yükseklik | 50.000 m |
| Giriş Voltajı | 5V |
| Boyut | 25 x 25 x 7,7 mm |
| Ağırlık | 13,5 g |
Kullanım Alanları
TBS M10Q GPS GLONASS aşağıdaki projelerde kullanılabilir:
-
FPV drone projeleri
-
GPS destekli drone sistemleri
-
RC uçaklar
-
Sabit kanatlı İHA projeleri
-
UAV sistemleri
-
Otonom hava araçları
-
Navigasyon projeleri
-
GPS konumlandırma uygulamaları
-
Uçuş kontrol sistemleri
-
Robotik ve mobil platformlarda GNSS tabanlı konumlandırma
Kompakt Tasarım
25 x 25 mm ölçülerindeki kompakt yapısı, TBS M10Q'nun drone ve RC hava araçlarında kolayca konumlandırılmasını sağlar. 13,5 gramlık ağırlığı sayesinde özellikle hafif FPV ve RC platformlarında tercih edilebilir.
Önemli Not
GPS/GNSS performansı; uydu görüşü, montaj konumu, çevresel koşullar ve kullanılan uçuş kontrol sistemi gibi faktörlerden etkilenebilir. Ürünün kullanılacağı uçuş kontrol kartı ve yazılım ile bağlantı/uyumluluk gereksinimleri kontrol edilmelidir.
TBS M10Q GPS GLONASS, GPS ve GLONASS konumlandırmanın yanı sıra dahili QMC5883 manyetometresi ile FPV, drone, RC uçak ve İHA projeleri için kompakt bir GNSS çözümü sunar.
