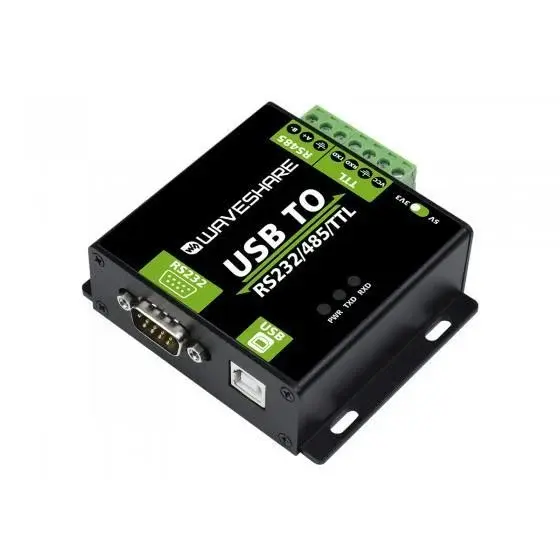

USB RS232 RS485 TTL Dönüştürücü FT232RL

USB RS232 RS485 TTL Dönüştürücü FT232RL

USB RS232 RS485 TTL Dönüştürücü, bilgisayarın USB bağlantısını farklı seri haberleşme standartlarına dönüştürmek için kullanılan çok fonksiyonlu bir haberleşme adaptörüdür. Kart üzerinde bulunan FTDI FT232RL USB-UART dönüştürücü entegresi sayesinde bilgisayar ile RS232, RS485 ve TTL seviyesinde çalışan elektronik cihazlar arasında güvenilir veri iletişimi kurulmasını sağlar.

Tek bir modül üzerinden birden fazla seri haberleşme standardını desteklemesi sayesinde elektronik geliştirme, endüstriyel otomasyon, mikrodenetleyici programlama ve seri cihaz test uygulamalarında pratik bir çözüm sunar.

RS232, RS485 ve TTL Haberleşme Desteği

Modül, farklı cihaz ve projelerde kullanılan üç yaygın seri haberleşme standardını destekler:

• RS232: Bilgisayar ve seri port kullanan cihazlarla haberleşme

• RS485: Endüstriyel otomasyon ve uzun mesafeli diferansiyel haberleşme

• TTL UART: Arduino, ESP32, STM32 ve diğer mikrodenetleyici tabanlı projelerle seri haberleşme

Jumper üzerinden uygun çalışma modu seçilerek ihtiyaç duyulan haberleşme protokolü kullanılabilir.

FTDI FT232RL USB – UART Dönüştürücü

Kartın temelini oluşturan FT232RL entegresi, USB bağlantısını UART tabanlı seri haberleşmeye dönüştürür. FTDI tabanlı yapısı sayesinde Windows, Linux ve macOS işletim sistemlerinde kullanılabilir.

USB 2.0 bağlantı arayüzüne sahip modül, USB 1.1 ve USB 3.0 sistemleriyle de uyumludur.

3.3V ve 5V TTL Seviye Seçimi

TTL haberleşme seviyesinin 3.3V veya 5V olarak seçilebilmesi, farklı mikrodenetleyici ve elektronik kartlarla kullanım esnekliği sağlar.

Özellikle 3.3V lojik seviyesinde çalışan ESP32 ve benzeri kartlar ile 5V TTL kullanan Arduino projelerinde uygun voltaj seviyesi seçilerek seri haberleşme gerçekleştirilebilir.

Kullanım Alanları

• Arduino seri haberleşme projeleri

• ESP32 ve STM32 geliştirme çalışmaları

• RS485 tabanlı sensör ve cihaz haberleşmesi

• Endüstriyel otomasyon sistemleri

• PLC ve kontrol sistemleri

• RS232 seri cihaz bağlantıları

• Mikrodenetleyici programlama ve hata ayıklama

• Modbus RS485 uygulamaları

• Elektronik cihaz test ve geliştirme çalışmaları

• Seri haberleşme protokollerinin incelenmesi

Teknik Özellikler

• Ana Çip: FTDI FT232RL

• USB Arayüzü: USB 2.0

• USB Uyumluluğu: USB 1.1 / USB 2.0 / USB 3.0

• Desteklenen Haberleşme Protokolleri: RS232, RS485 ve TTL UART

• TTL Lojik Seviyesi: 3.3V / 5V seçilebilir

• RS485 Haberleşme: Yarım çift yönlü

• Bağlantılar: A, B, RX, TX ve GND

• Haberleşme Hızı: 300 bps – 1 Mbps

• Protokol Seçimi: Jumper üzerinden

• Koruma: ESD koruması

• İşletim Sistemi Uyumluluğu: Windows, Linux ve macOS

Pratik ve Çok Amaçlı Seri Haberleşme Adaptörü

USB RS232 RS485 TTL Dönüştürücü FT232RL, farklı seri haberleşme standartlarıyla çalışan cihazları bilgisayara bağlamak isteyen kullanıcılar için çok yönlü bir çözümdür. Aynı modül üzerinde RS232, RS485 ve TTL UART desteğinin bulunması, farklı projeler için ayrı dönüştürücüler kullanma ihtiyacını azaltır.

Arduino, ESP32, STM32, RS485 sensörler, endüstriyel cihazlar ve diğer seri haberleşme kullanan elektronik sistemlerde test, geliştirme ve veri iletişimi amacıyla kullanılabilir.

Not: Bağlantı yapılmadan önce kullanılacak cihazın haberleşme standardı ve TTL lojik seviyesi kontrol edilmelidir. 3.3V lojik seviyesinde çalışan cihazların 5V TTL sinyalleriyle doğrudan bağlanması cihazlara zarar verebilir.

USB RS232 RS485 TTL Dönüştürücü FT232RL, elektronik projelerden endüstriyel otomasyona kadar geniş bir kullanım alanında, bilgisayar ile seri haberleşme cihazları arasında güvenilir ve pratik bağlantı sağlamak için ideal bir adaptördür.
