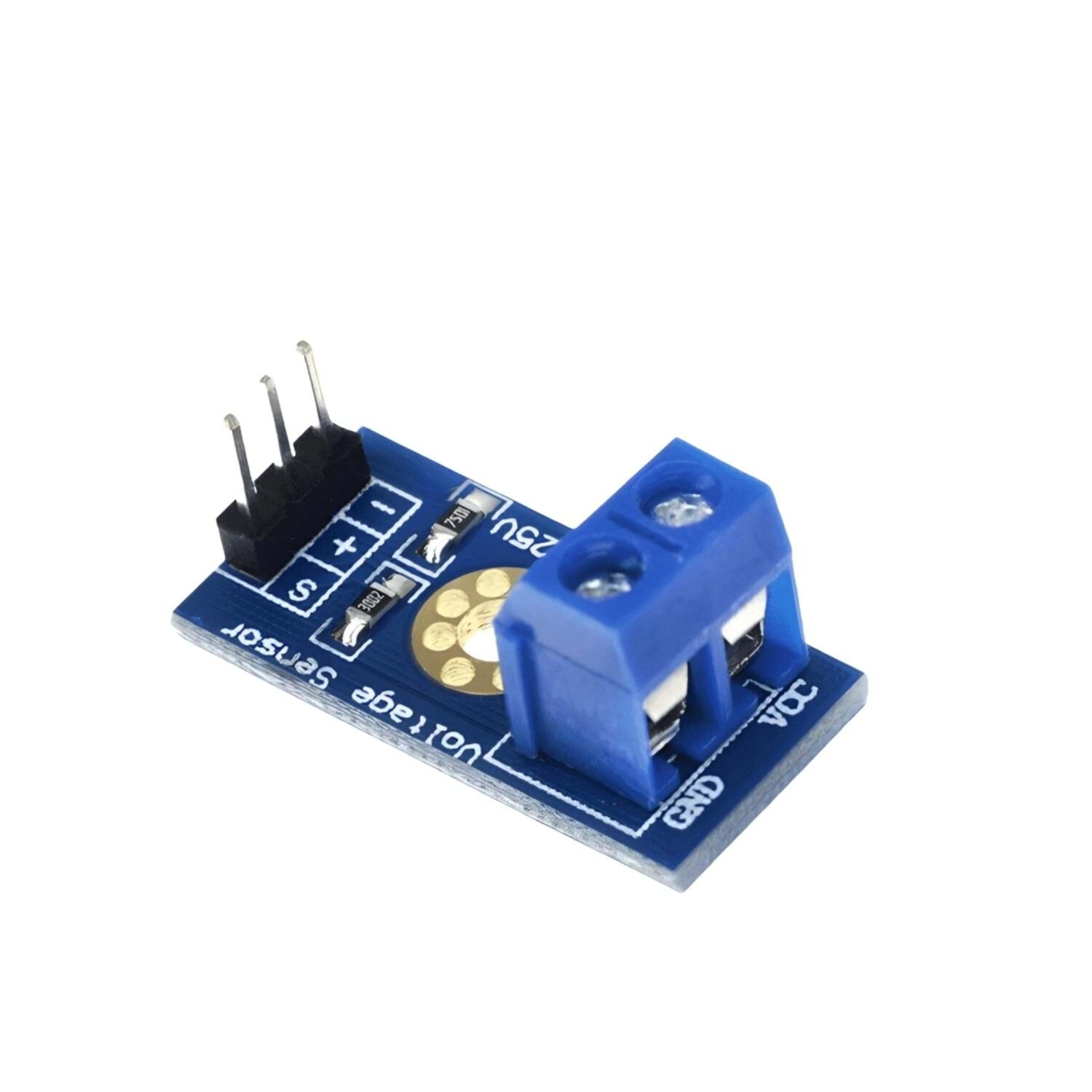

VOLTAJ ALGILAMA SENSÖR MODÜLÜ
Bu Voltaj Algılama Sensör Modülü, DC devrelerde 0 ila 25 V arasında voltaj ölçümü yapabilen, Arduino, ESP veya diğer mikrodenetleyicilerle uyumlu kompakt bir modüldür. Güç kaynağı kontrolü, batarya voltaj izleme, geri bildirim devresi ve projelerde güvenilir ölçüm için ideal.
Teknik Özellikler
-
Giriş / Ölçüm Aralığı: 0 … 25 V DC — düşük ve orta gerilim devreleri için uygun
-
Çalışma Voltajı (Besleme): 3.3 V – 5 V DC — Arduino, ESP, mikrodenetleyici platformlarına direkt uyum
-
Çıkış: Analog voltaj çıkışı (ölçülen voltaj bölünmüş ve mikrodenetleyici analog girişine uygun hale getirilmiş)
-
Gerilim Bölücü Oranı: Yaklaşık 5:1 — yüksek voltaj modüllerini Arduino/MCU girişine güvenle indirger
-
Çözünürlük / Minimum Okuma: ~0.024 V (modüle göre) — hassas voltaj ölçümü/izleme için yeterli
-
Bağlantı Pinleri: GND (toprak), VCC (modül beslemesi), S (sinyal / analog çıkış), DC‑giriş için terminal (ölçülecek voltaj)
-
Modül Boyutu & Montaj: Kompakt PCB; breadboard veya projenize kolay entegrasyon.
Uygulama / Kullanım Alanları
-
Batarya & Pil Voltaj İzleme: Li‑ion, 12 V kurşun‑asiti gibi batarya sistemlerinde voltaj takibi
-
Güç Kaynağı Kontrolü: Adaptör, trafo veya regülatör çıkış voltaj kontrolü
-
Araç / Akü / Solar Sistem: Araç bataryası voltaj kontrolü, güneş paneli / akü voltaj izleme
-
Elektronik / Arduino / IoT Projeleri: Voltaj sensörlü voltmetre, otomatik voltaj izleme sistemleri, güç sistemi izleme devreleri
-
Eğitim / Prototip / Hobi Elektroniği: Voltaj algılama, devre testi, gerilim kontrolü, sensör deneyleri
