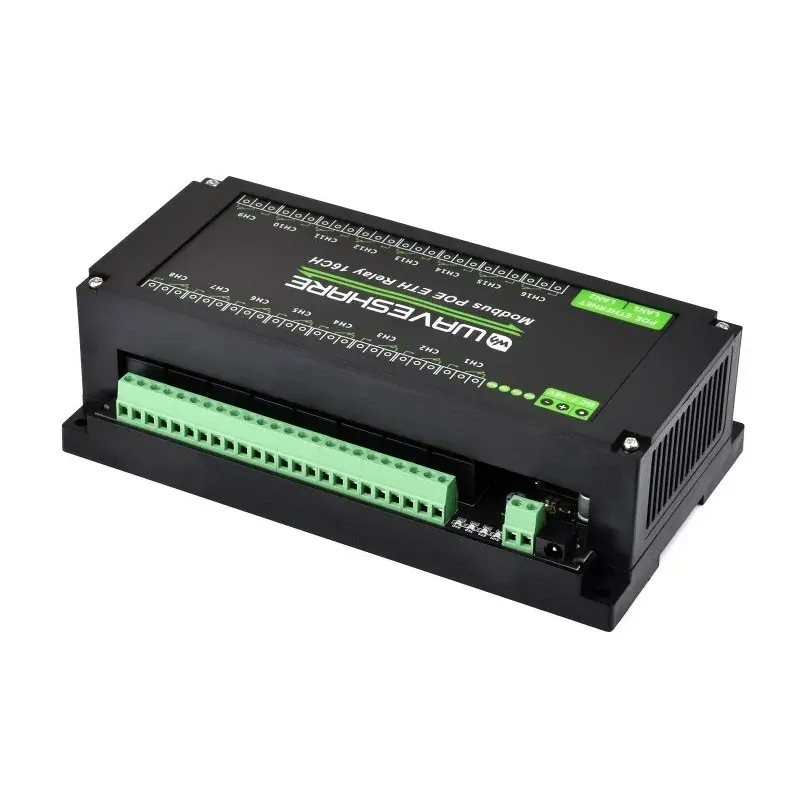

Waveshare 16 Kanal Modbus Ethernet Röle Modülü

Waveshare 16 Kanal Modbus Ethernet Röle Modülü, endüstriyel otomasyon ve uzaktan kontrol uygulamalarında kullanılmak üzere tasarlanmış, Ethernet bağlantılı 16 kanallı profesyonel röle kontrol modülüdür.

Çift Ethernet portu sayesinde ağ üzerinden haberleşme ve cihazların birbirine zincirleme bağlanması desteklenir. Modül; Modbus RTU ve Modbus TCP protokollerinin yanı sıra TCP Server, TCP Client, UDP, HTTP ve MQTT gibi farklı haberleşme modlarını destekler.

16 adet bağımsız röle kanalı sayesinde tek bir modül üzerinden çok sayıda elektriksel yük kontrol edilebilir. Her röle, 1NO + 1NC kontak yapısına sahiptir ve kanal başına 250V AC veya 30V DC'de maksimum 10A anahtarlama kapasitesi sunar. Modül ayrıca 7V–36V DC geniş giriş gerilimi veya IEEE 802.3af uyumlu PoE üzerinden beslenebilir.

Öne Çıkan Özellikler

• 16 adet bağımsız röle kanalı

• Ethernet üzerinden uzaktan kontrol

• Çift Ethernet portu

• Ethernet bağlantısında zincirleme kullanım desteği

• Modbus RTU ve Modbus TCP desteği

• TCP Server ve TCP Client desteği

• UDP ve UDP Multicast desteği

• HTTP ve MQTT haberleşme desteği

• IEEE 802.3af PoE desteği

• 7V–36V DC geniş giriş gerilimi

• Röle durumlarının Modbus komutları ile okunabilmesi

• Röle açma, kapatma ve durum değiştirme kontrolü

• Gecikmeli açma ve kapatma fonksiyonları

• Optokuplör izolasyonu

• Ters bağlantı koruması

• DIN ray montajına uygun ABS koruyucu kasa

• Endüstriyel otomasyon uygulamaları için uygun yapı

Teknik Özellikler

Marka: Waveshare
Model: Modbus POE ETH Relay 16CH
Röle Kanal Sayısı: 16 Kanal
Haberleşme Arayüzü: Ethernet
Ethernet Portu: 2 Adet
Desteklenen Protokoller: Modbus RTU, Modbus TCP
Ek Haberleşme Modları: TCP Server, TCP Client, UDP, UDP Multicast, HTTP, MQTT
Besleme Gerilimi: 7V – 36V DC veya PoE
PoE Standardı: IEEE 802.3af
Röle Kontak Yapısı: 1NO + 1NC
Maksimum Kontak Yükü: 10A / 250V AC veya 10A / 30V DC
Kasa Tipi: DIN ray montajına uygun ABS muhafaza
Maksimum Güç Tüketimi: Yaklaşık 7W
Çalışma Sıcaklığı: -15°C – +70°C

Kullanım Alanları

Waveshare 16 Kanal Ethernet Röle Modülü;

• Endüstriyel otomasyon sistemleri

• PLC ve SCADA uygulamaları

• Uzaktan cihaz kontrol sistemleri

• Akıllı bina otomasyonu

• Fabrika ve üretim hattı otomasyonu

• Ağ üzerinden röle kontrolü

• MQTT tabanlı IoT uygulamaları

• Sunucu ve ağ ekipmanı kontrolü

• Çok kanallı elektriksel yük kontrolü

gibi profesyonel ve endüstriyel projelerde kullanılabilir.

Paket İçeriği

• 1 Adet Waveshare Modbus POE ETH Relay 16CH Ethernet Röle Modülü

Önemli Not: Ürün, röle kontakları üzerinden anahtarlama işlemi gerçekleştirir; röle çıkışlarından doğrudan besleme gerilimi sağlamaz. Harici besleme ve yük bağlantıları kullanılacak sistemin elektriksel özelliklerine uygun şekilde yapılmalıdır. Şebeke gerilimi ve yüksek voltaj içeren uygulamalarda gerekli elektriksel güvenlik önlemlerinin alınması ve bağlantıların yetkin kişiler tarafından yapılması önerilir.
