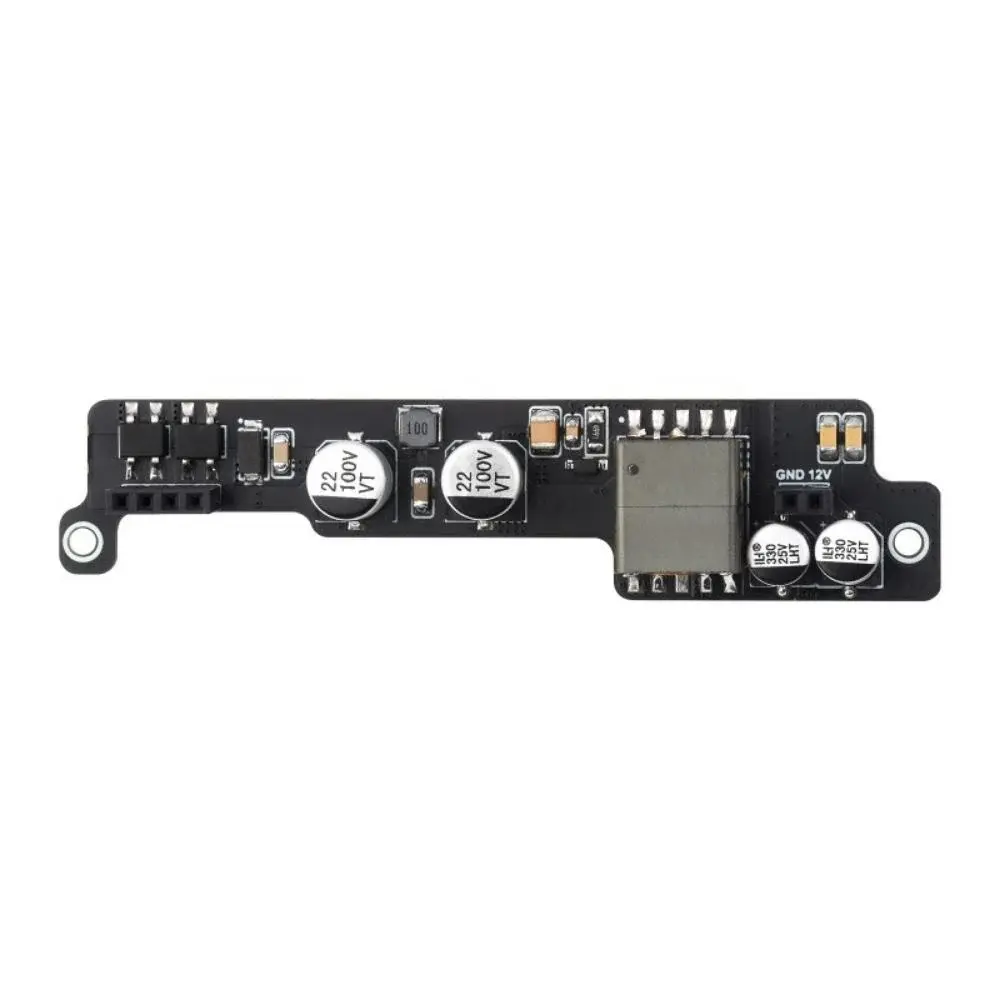

Waveshare Jetson Orin PoE Genişletme Modülü – Ethernet Üzerinden Güç Besleme
Waveshare Jetson Orin PoE Genişletme Modülü – Ethernet Üzerinden Güç Besleme
Waveshare Jetson Orin PoE Genişletme Modülü, NVIDIA Jetson Orin Nano ve Jetson Orin NX geliştirme kartlarına Ethernet kablosu üzerinden güç sağlamak için tasarlanmış kompakt bir genişletme modülüdür. PoE (Power over Ethernet) teknolojisi sayesinde uyumlu ağ ekipmanlarıyla birlikte kullanıldığında, ağ bağlantısı ve güç beslemesi tek bir Ethernet kablosu üzerinden gerçekleştirilebilir.
Kompakt tasarımı sayesinde robotik sistemler, yapay zekâ uygulamaları, gömülü bilgisayarlar ve uç bilişim (Edge AI) projelerinde kablo karmaşasını azaltmaya yardımcı olur. Tam izolasyonlu anahtarlamalı güç kaynağı (SMPS) yapısı, güç dönüşümü için tasarlanmıştır.
Öne Çıkan Özellikler
-
Jetson Orin uyumluluğu: Jetson Orin Nano ve Jetson Orin NX geliştirme kartlarıyla kullanım.
-
PoE desteği: IEEE 802.3af/at uyumlu PoE güç kaynaklarıyla çalışma.
-
Tek kabloyla güç ve ağ: Uyumlu sistemlerde Ethernet üzerinden hem güç hem veri bağlantısı.
-
İzole güç dönüşümü: Tam izolasyonlu anahtarlamalı güç kaynağı (SMPS).
-
Kompakt tasarım: Dar alanlı gömülü sistemlere entegrasyon için küçük boyutlar.
-
Robotik ve yapay zekâ projelerine uygunluk: Jetson tabanlı sistemlerin kablolama düzenini sadeleştirmeye yardımcı olur.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Marka | Waveshare |
| Model | JETSON-ORIN-POE-MODULE |
| Ürün tipi | PoE güç genişletme modülü |
| Uyumluluk | Jetson Orin Nano / Jetson Orin NX |
| PoE standardı | IEEE 802.3af / 802.3at |
| PoE giriş gerilimi | 37–57 V DC |
| Güç çıkışı | 12 V DC, 2,1 A |
| Güç kaynağı yapısı | Tam izolasyonlu SMPS |
| Boyutlar | 21 × 92 mm |
Kullanım Alanları
-
Yapay zekâ ve Edge AI sistemleri
-
Robotik ve otonom sistemler
-
Jetson Orin tabanlı gömülü bilgisayar projeleri
-
Akıllı kamera ve görüntü işleme sistemleri
-
Endüstriyel otomasyon uygulamaları
-
Ethernet üzerinden güç beslemesi gereken kompakt sistemler
Kurulum ve Kullanım Notları
Bu modülün kullanılabilmesi için IEEE 802.3af/at standardıyla uyumlu bir PoE anahtarı veya güç kaynağı gerekir. Ayrıca Jetson Orin Nano/NX taşıyıcı kartındaki PoE bağlantı pin başlığının önceden lehimlenmiş olması gerekir.
Modülün transformatörü çalışma sırasında ısınabileceğinden, çalışırken bileşenlere dokunulmamalı ve uygun soğutma koşulları sağlanmalıdır.
Önemli: Jetson Orin Nano/NX geliştirme kartı, PoE anahtarı ve diğer sistem bileşenleri ürüne dahil değildir. Satın almadan önce mevcut taşıyıcı kartınızın uyumluluğunu kontrol ediniz.
